مشخصات فنی کامل ترانسمیتر دما صنعتی Pushna مدل 1016PSEM

معرفی محصول

ترانسمیتر دما صنعتی Pushna مدل 1016PSEM یکی از تجهیزات تخصصی برای اندازه گیری و انتقال سیگنال دما در محیط های صنعتی و مناطق مستعد انفجار است. این تجهیز با بدنه آلومینیومی مقاوم، استانداردهای بین المللی ضد انفجار و درجه حفاظت بسیار بالا طراحی شده و برای استفاده در صنایع نفت، گاز، پتروشیمی، پالایشگاه ها، نیروگاه ها، صنایع شیمیایی و سایر محیط های سخت صنعتی گزینه ای قابل اعتماد محسوب می شود.

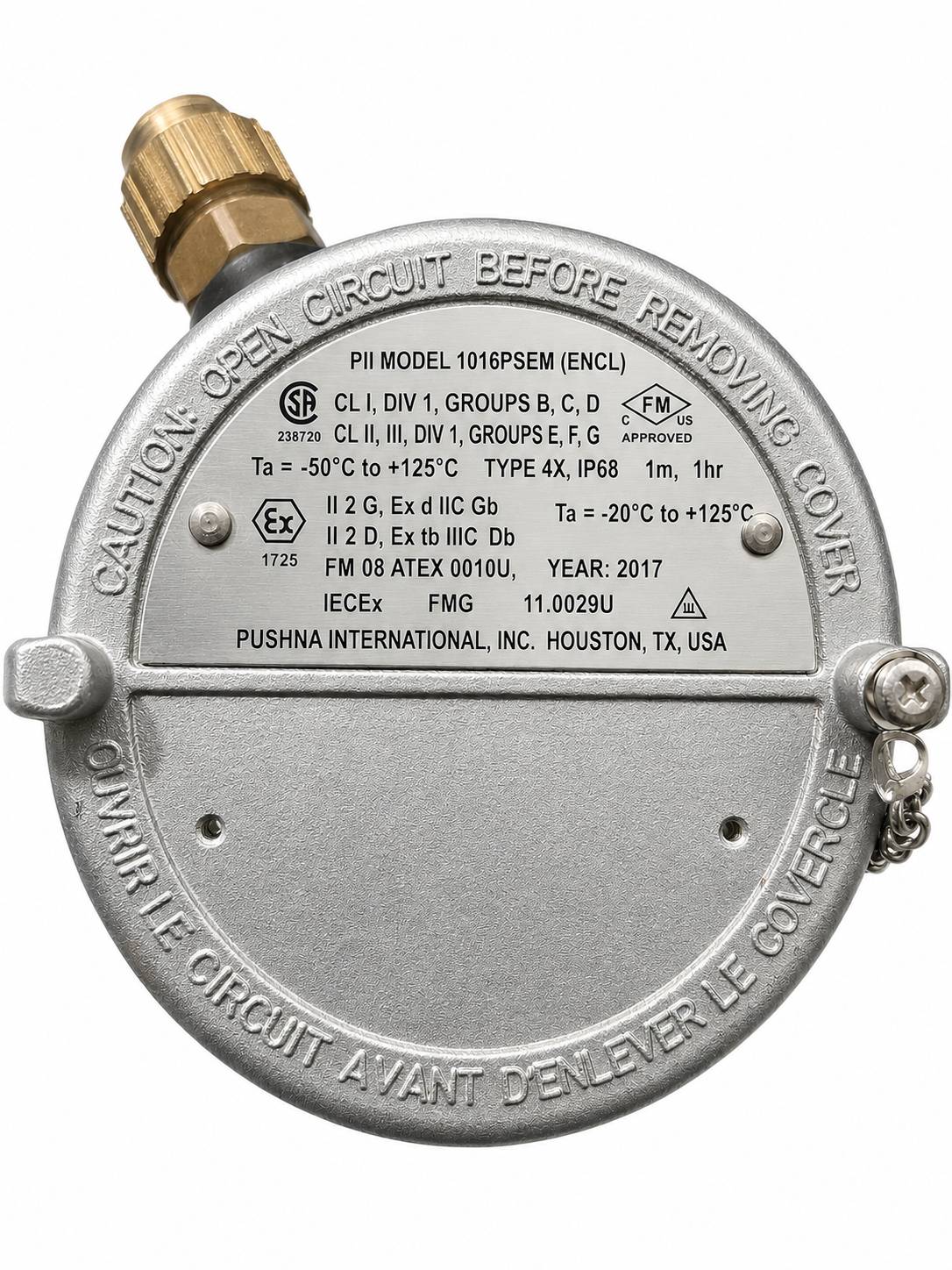

بر اساس اطلاعات درج شده روی پلاک دستگاه، این مدل دارای تاییدیه های معتبر بین المللی از جمله ATEX، IECEx، FM و CSA بوده و برای نصب در محیط های دارای گازها و گرد و غبار قابل اشتعال طراحی شده است.

مشخصات فنی

کلاس بندی ضد انفجار

این تجهیز دارای تاییدیه های کامل برای استفاده در محیط های خطرناک است.

استاندارد آمریکایی

Class I Division 1

گروه های:

• Group B
• Group C
• Group D

مناسب برای محیط های دارای:

• هیدروژن
• اتیلن
• پروپان
• بخارات قابل اشتعال

همچنین دارای تاییدیه:

Class II و Class III Division 1

برای گروه های:

• Group E
• Group F
• Group G

مناسب برای محیط های دارای گرد و غبارهای فلزی، زغال سنگ و غلات.

استاندارد ATEX

مشخصات ضد انفجار اروپایی دستگاه عبارتند از:

II 2 G Ex db IIC Gb

ویژگی ها:

• مناسب برای محیط های گازی
• حفاظت از نوع Flameproof
• قابل استفاده در Zone 1
• سازگار با گازهای گروه IIC که خطرناک ترین گروه گازی محسوب می شوند.

استاندارد گرد و غبار

دارای تاییدیه:

II 2 D Ex tb IIIC Db

این استاندارد نشان می دهد تجهیز برای محیط های دارای گرد و غبارهای قابل انفجار نیز مناسب است.

تاییدیه های بین المللی

این تجهیز دارای گواهینامه های زیر است:

• FM Approved
• CSA
• ATEX
• IECEx
• Type 4X
• IP68

وجود این تاییدیه ها نشان دهنده قابلیت استفاده از تجهیز در پروژه های بین المللی و صنایع حساس است.

محدوده دمای کاری

طبق اطلاعات پلاک دستگاه:

دمای محیط

• حداقل: 50- درجه سانتی گراد
• حداکثر: 125+ درجه سانتی گراد

محدوده ATEX

• حداقل: 20- درجه سانتی گراد
• حداکثر: 125+ درجه سانتی گراد

این بازه دمایی امکان نصب تجهیز را در شرایط آب و هوایی بسیار سرد و بسیار گرم فراهم می کند.

درجه حفاظت

یکی از مهم ترین ویژگی های این تجهیز، برخورداری از استاندارد حفاظتی IP68 است.

مزایای این استاندارد عبارتند از:

• کاملا مقاوم در برابر ورود گرد و غبار
• مقاوم در برابر نفوذ آب
• مناسب برای محیط های مرطوب
• مناسب برای نصب در فضای باز
• قابل استفاده در مناطق بارانی
• مقاوم در برابر شستشوی صنعتی

همچنین استاندارد Type 4X نشان دهنده مقاومت بالای بدنه در برابر خوردگی، رطوبت و شرایط سخت محیطی است.

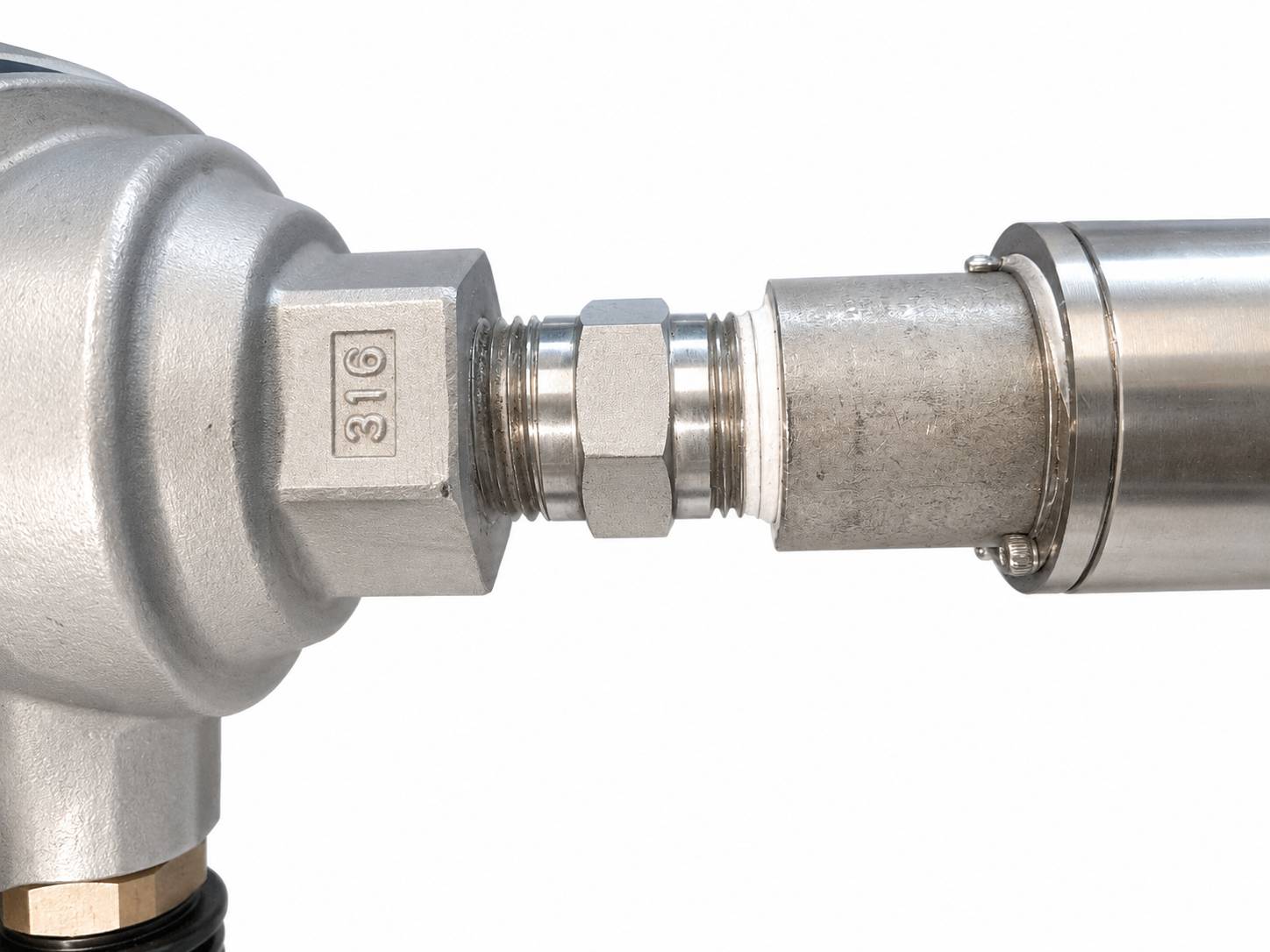

جنس بدنه

بدنه از آلیاژ استیل 316 ساخته شده است که دارای ویژگی های زیر است:

• استحکام مکانیکی بالا
• وزن مناسب
• مقاومت بالا در برابر ضربه
• مقاومت در برابر خوردگی
• انتقال مناسب حرارت
• طول عمر زیاد

درپوش رزوه ای نیز باعث آب بندی کامل و حفظ استاندارد ضد انفجار می شود.

کاربردها

این تجهیز در صنایع مختلف کاربرد گسترده ای دارد، از جمله:

• صنایع نفت
• صنایع گاز
• پالایشگاه ها
• پتروشیمی
• نیروگاه ها
• صنایع شیمیایی
• کارخانه های سیمان
• صنایع فولاد
• صنایع غذایی
• صنایع دارویی
• سکوهای نفتی
• خطوط انتقال نفت و گاز
• مخازن تحت فشار
• واحدهای فرآیندی
• کارخانه های تولید رنگ و حلال

مزایا

مهم ترین مزایای این مدل عبارتند از:

• طراحی کاملا ضد انفجار
• دارای تاییدیه های بین المللی
• درجه حفاظت IP68
• استاندارد Type 4X
• مقاومت بالا در برابر خوردگی
• مناسب برای مناطق Zone 1
• قابلیت استفاده در محیط های گازی و گرد و غبار
• بدنه بسیار مستحکم
• آب بندی کامل
• مقاومت در برابر شرایط آب و هوایی سخت
• مناسب برای نصب در فضای باز
• طول عمر بالا
• قابلیت استفاده در پروژه های نفت و گاز

نکات مهم

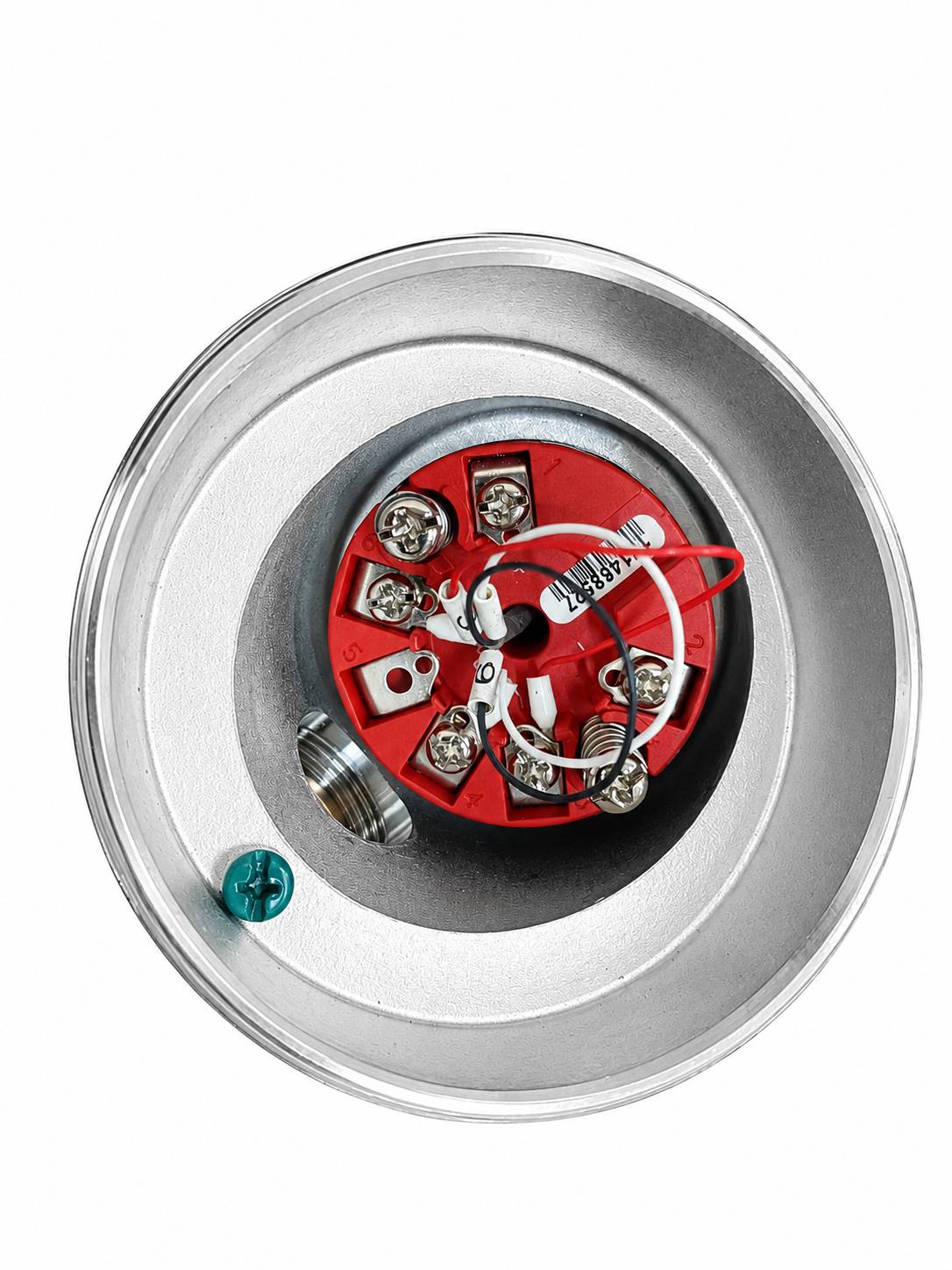

با توجه به اطلاعات موجود روی پلاک، این محصول در واقع محفظه ضد انفجار یا هد مخصوص نصب ترانسمیتر دما است و پلاک اطلاعات مربوط به سنسور یا ماژول الکترونیکی داخلی را نشان نمی دهد. بنابراین مشخصاتی مانند نوع ورودی RTD یا ترموکوپل، دقت اندازه گیری، خروجی 4 تا 20 میلی آمپر، پروتکل ارتباطی HART، زمان پاسخ، ولتاژ تغذیه و بازه اندازه گیری دما از روی این تصویر قابل تشخیص نیست و به مدل ترانسمیتر نصب شده در داخل این محفظه بستگی دارد.

جمع بندی

ترانسمیتر یا محفظه ضد انفجار Pushna مدل 1016PSEM یک تجهیز صنعتی با کیفیت بالا و مناسب برای محیط های بسیار خطرناک است که با بهره گیری از استانداردهای FM، CSA، ATEX و IECEx، درجه حفاظت IP68 و Type 4X، قابلیت استفاده در سخت ترین شرایط عملیاتی را دارد. بدنه مقاوم آلومینیومی، تحمل دمای محیط تا 125 درجه سانتی گراد، مقاومت کامل در برابر گرد و غبار و نفوذ آب، و امکان نصب در محیط های دارای گازها و گرد و غبارهای قابل اشتعال، این محصول را به گزینه ای مناسب برای صنایع نفت، گاز، پتروشیمی، نیروگاه ها و سایر صنایع فرآیندی تبدیل کرده است. لازم به ذکر است که برای ارائه مشخصات فنی الکتریکی و اندازه گیری به صورت کامل، باید مدل دقیق ترانسمیتر یا سنسور نصب شده داخل این محفظه نیز مشخص

مشخصات فنی ترانسمیتر داخلی هد
