ترانسمیتر فشار Endress+Hauser Cerabar T

کد محصول: PMC131-A11F1A1S

معرفی محصول

ترانسمیتر فشار Endress+Hauser Cerabar T با کد PMC131-A11F1A1S یکی از تجهیزات دقیق و قابل اعتماد برای اندازه گیری فشار در صنایع مختلف است. این تجهیز توسط شرکت معتبر Endress+Hauser آلمان طراحی و تولید شده و به دلیل کیفیت ساخت بالا، دقت مناسب، طول عمر زیاد و عملکرد پایدار، در بسیاری از پروژه های صنعتی مورد استفاده قرار می گیرد.

این مدل برای اندازه گیری فشار مایعات، گازها و بخار در شرایط مختلف فرآیندی طراحی شده است و با خروجی استاندارد 4 تا 20 میلی آمپر به راحتی به PLC، DCS، کنترلرها و سیستم های مانیتورینگ متصل می شود. طراحی فشرده، بدنه مقاوم و درجه حفاظت بالا باعث شده است که این تجهیز برای محیط های صنعتی سخت نیز گزینه ای بسیار مناسب باشد.

مشخصات فنی

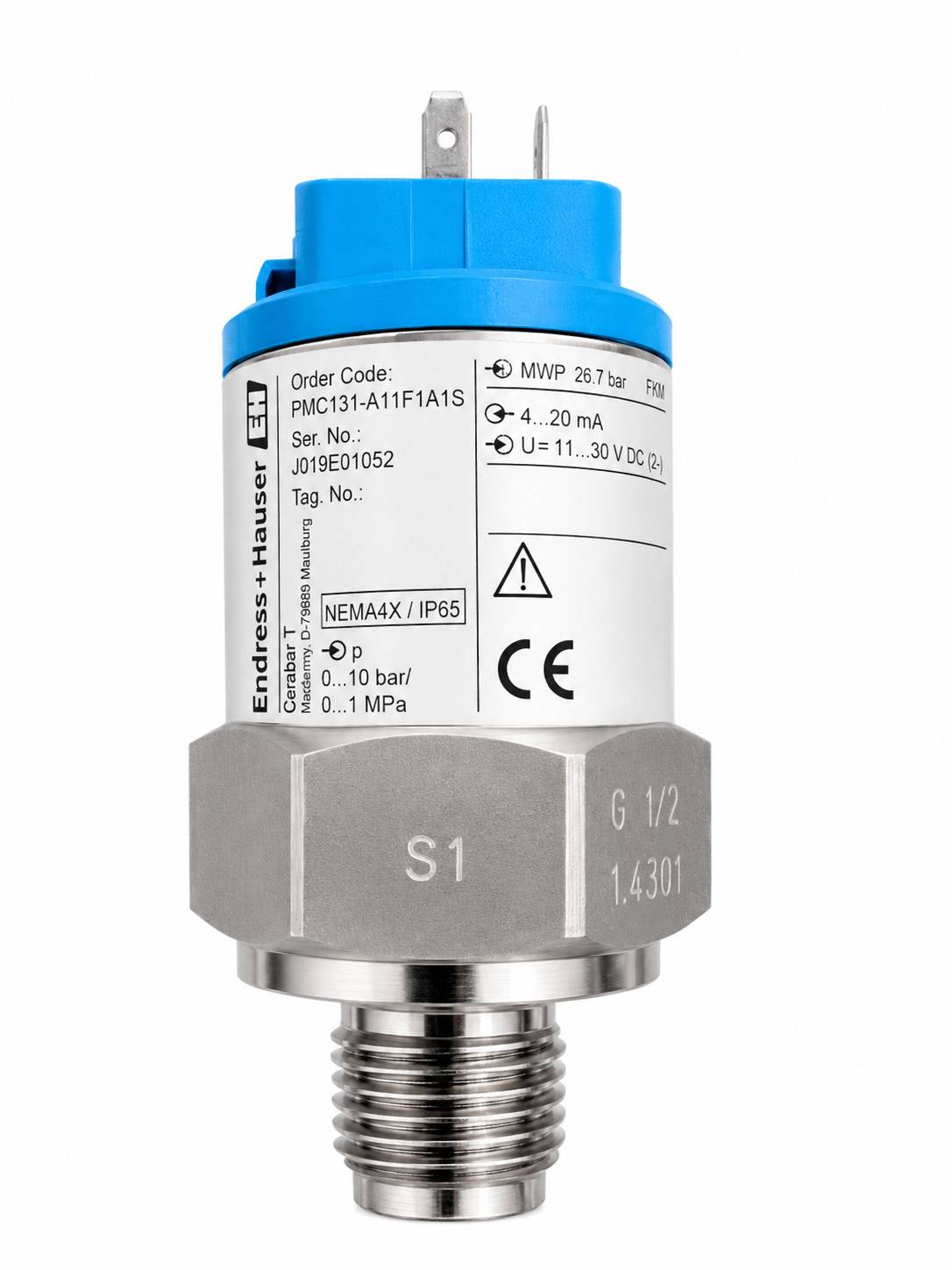

بر اساس اطلاعات درج شده روی پلاک دستگاه، مهم ترین مشخصات این مدل عبارتند از:

• برند: Endress+Hauser
• سری: Cerabar T
• مدل: PMC131
• کد سفارش: PMC131-A11F1A1S
• نوع تجهیز: Pressure Transmitter
• محدوده اندازه گیری فشار: 0 تا 10 بار
• معادل فشار: 0 تا 1 مگاپاسکال
• خروجی: 4 تا 20 میلی آمپر
• ولتاژ تغذیه: 11 تا 30 ولت DC
• نوع تغذیه: DC
• حداکثر فشار قابل تحمل (MWP): 26.7 بار
• درجه حفاظت: NEMA 4X / IP65

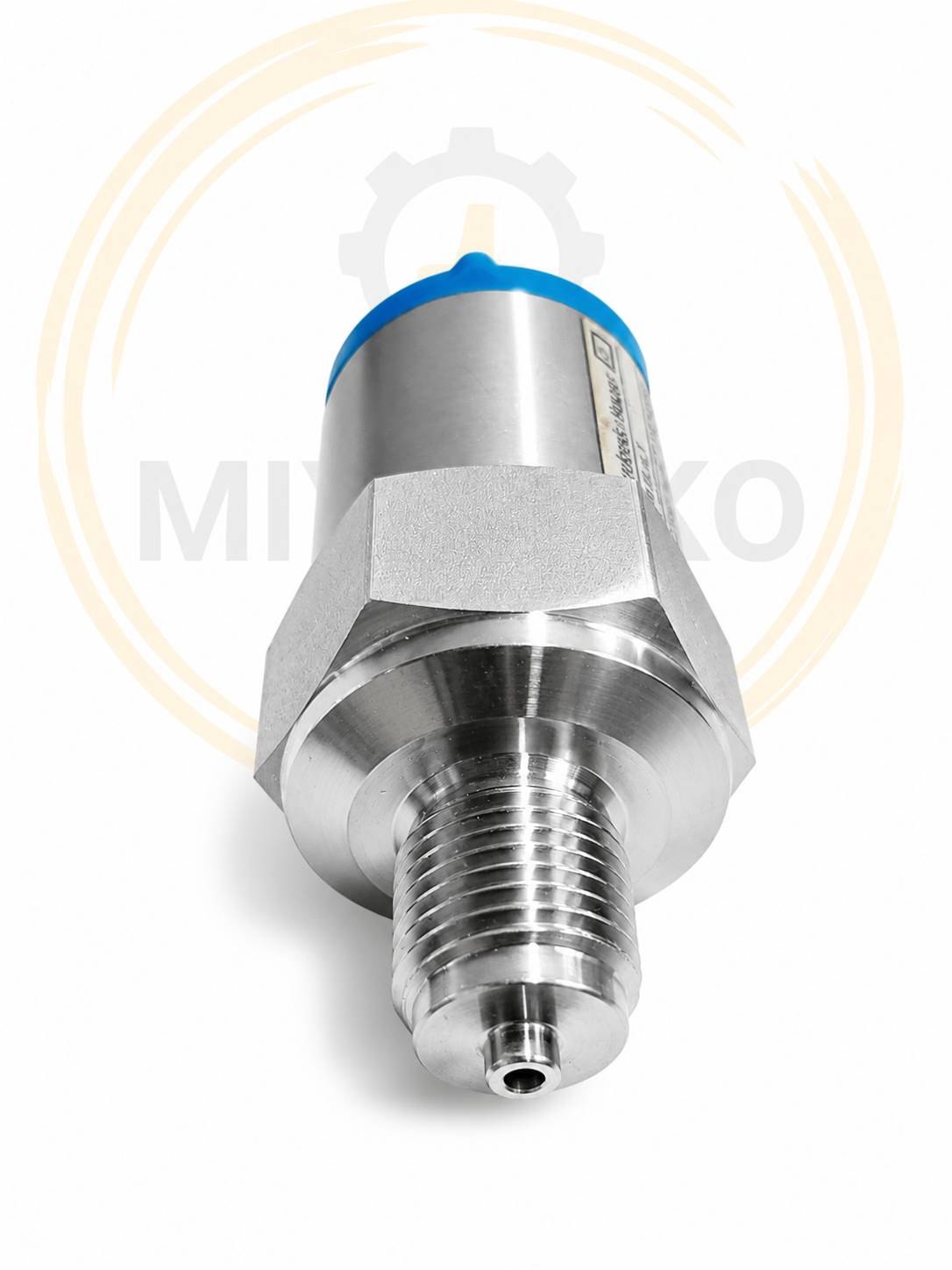

• اتصال فرآیندی: G 1/2
• جنس اتصال: استنلس استیل 1.4301
• نوع آب بندی: FKM
• استاندارد CE
• ساخت آلمان

عملکرد ترانسمیتر فشار

این ترانسمیتر با استفاده از سنسور سرامیکی Ceraphire فشار فرآیند را اندازه گیری کرده و آن را به یک سیگنال استاندارد 4 تا 20 میلی آمپر تبدیل می کند. این سیگنال بدون افت کیفیت می تواند در فواصل طولانی منتقل شده و توسط انواع کنترلرها و تجهیزات ابزار دقیق پردازش شود.

یکی از مهم ترین مزایای این فناوری، پایداری بسیار بالا در طول زمان است. سنسورهای سرامیکی نسبت به بسیاری از سنسورهای فلزی مقاومت بیشتری در برابر خوردگی، اضافه فشار و شوک های مکانیکی دارند و همین موضوع باعث افزایش طول عمر دستگاه می شود.

مزایای استفاده از سنسور سرامیکی

یکی از ویژگی های مهم سری Cerabar T استفاده از دیافراگم سرامیکی است. این نوع سنسور مزایای متعددی نسبت به سنسورهای فلزی دارد.

از جمله این مزایا می توان به مقاومت بسیار بالا در برابر مواد خورنده، پایداری طولانی مدت، دقت اندازه گیری مناسب، مقاومت در برابر اضافه فشار، عدم تغییر مشخصات در طول زمان و نیاز کمتر به کالیبراسیون اشاره کرد.

به همین دلیل این تجهیز در صنایع شیمیایی، آب و فاضلاب، صنایع غذایی، پتروشیمی و بسیاری از فرآیندهای صنعتی عملکرد بسیار قابل اعتمادی دارد.

کیفیت ساخت

شرکت Endress+Hauser همواره به عنوان یکی از معتبرترین تولیدکنندگان تجهیزات ابزار دقیق در جهان شناخته می شود. مدل PMC131 نیز از این قاعده مستثنی نیست.

بدنه فلزی مقاوم، رزوه استیل ضد زنگ، کانکتور صنعتی استاندارد DIN، آب بندی مناسب و کیفیت بالای قطعات داخلی باعث شده است این محصول بتواند سال ها بدون افت عملکرد در شرایط سخت صنعتی فعالیت کند.

استفاده از استیل ضد زنگ 1.4301 علاوه بر افزایش مقاومت مکانیکی، در برابر رطوبت، زنگ زدگی و بسیاری از مواد شیمیایی نیز مقاومت مناسبی ایجاد می کند.

خروجی استاندارد صنعتی

این مدل دارای خروجی استاندارد 4 تا 20 میلی آمپر است که رایج ترین استاندارد انتقال سیگنال در صنایع فرآیندی محسوب می شود.

مزایای این نوع خروجی عبارتند از:

• مقاومت بالا در برابر نویز
• امکان انتقال سیگنال در فواصل طولانی
• سازگاری با اکثر PLC ها
• سازگاری با سیستم های DCS
• امکان اتصال به نمایشگرهای صنعتی
• مناسب برای اتوماسیون صنعتی

به همین دلیل نصب و راه اندازی این تجهیز بسیار ساده بوده و در اکثر پروژه های صنعتی بدون نیاز به تجهیزات واسط قابل استفاده است.

مقاومت در شرایط محیطی

ترانسمیتر PMC131 دارای درجه حفاظت IP65 و استاندارد NEMA 4X است. این ویژگی باعث می شود دستگاه در برابر گرد و غبار، نفوذ آب، رطوبت، بارندگی و بسیاری از شرایط محیطی مقاومت مناسبی داشته باشد.

این ویژگی مخصوصا برای نصب در محیط های روباز، کارخانه ها، پالایشگاه ها، ایستگاه های پمپاژ، صنایع آب و فاضلاب و خطوط انتقال سیالات اهمیت بسیار زیادی دارد.

کاربردهای صنعتی

ترانسمیتر فشار Endress+Hauser PMC131 در صنایع مختلف کاربرد فراوانی دارد.

از مهم ترین کاربردهای آن می توان به موارد زیر اشاره کرد:

• صنایع نفت و گاز
• پالایشگاه ها
• صنایع پتروشیمی
• صنایع شیمیایی
• نیروگاه ها
• صنایع آب و فاضلاب
• صنایع غذایی
• صنایع دارویی
• سیستم های هیدرولیک
• کمپرسورها
• خطوط انتقال سیالات
• مخازن تحت فشار
• سیستم های بوستر پمپ
• ماشین آلات صنعتی
• تجهیزات فرآیندی

نصب و راه اندازی

این تجهیز به وسیله اتصال رزوه ای G1/2 روی خطوط فرآیندی نصب می شود. پس از نصب مکانیکی، تنها کافی است تغذیه 11 تا 30 ولت DC به دستگاه اعمال شده و خروجی 4 تا 20 میلی آمپر به سیستم کنترل متصل شود.

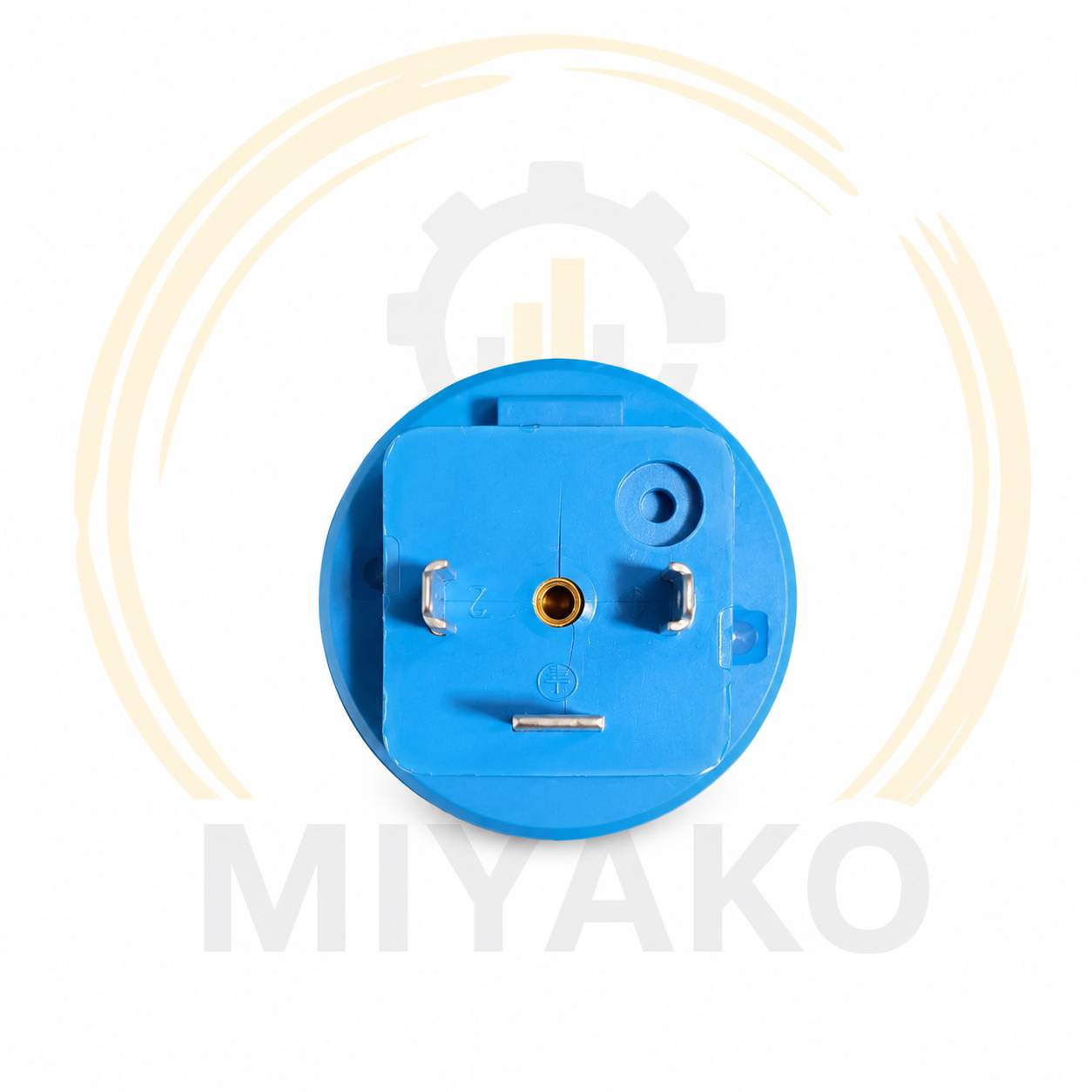

به دلیل استفاده از کانکتور استاندارد DIN، سیم کشی دستگاه بسیار ساده بوده و عملیات تعمیر و نگهداری نیز در کوتاه ترین زمان انجام می شود.

برای دستیابی به بهترین عملکرد، توصیه می شود از کابل های شیلددار استفاده شده و دستگاه مطابق دستورالعمل سازنده نصب و کالیبره شود.

مزایای استفاده از PMC131-A11F1A1S

این مدل دارای مزایای متعددی است که آن را به یکی از گزینه های محبوب در پروژه های صنعتی تبدیل کرده است.

مهم ترین مزایا عبارتند از:

• کیفیت ساخت بسیار بالا
• ساخت شرکت معتبر Endress+Hauser
• سنسور سرامیکی با دوام بالا
• دقت مناسب در اندازه گیری فشار
• خروجی استاندارد 4 تا 20 میلی آمپر
• تغذیه 11 تا 30 ولت DC
• مقاومت بالا در برابر اضافه فشار
• بدنه استیل ضد زنگ
• نصب آسان
• ابعاد جمع و جور
• درجه حفاظت IP65
• استاندارد NEMA 4X
• طول عمر بالا
• نیاز کم به تعمیرات
• سازگاری با اکثر سیستم های کنترل صنعتی

جمع بندی

ترانسمیتر فشار Endress+Hauser Cerabar T مدل PMC131-A11F1A1S یکی از تجهیزات دقیق، باکیفیت و قابل اعتماد برای اندازه گیری فشار در محیط های صنعتی است. بهره گیری از سنسور سرامیکی، بدنه مقاوم استیل، خروجی استاندارد 4 تا 20 میلی آمپر، تغذیه 11 تا 30 ولت DC، محدوده اندازه گیری 0 تا 10 بار و درجه حفاظت IP65، این محصول را به گزینه ای ایده آل برای کاربردهای صنعتی تبدیل کرده است. اگر به دنبال یک ترانسمیتر فشار با دقت بالا، دوام طولانی، نصب آسان و سازگاری کامل با سیستم های اتوماسیون صنعتی هستید، PMC131-A11F1A1S از سری Cerabar T شرکت Endress+Hauser می تواند انتخابی مطمئن و اقتصادی برای پروژه های نفت، گاز، پتروشیمی، آب و فاضلاب، صنایع غذایی، دارویی و سایر فرآیندهای صنعتی باشد.
