مشخصات فنی پرشر ترانسمیتر پنوماتیک Yamatake Honeywell مدل NKP15-22-67

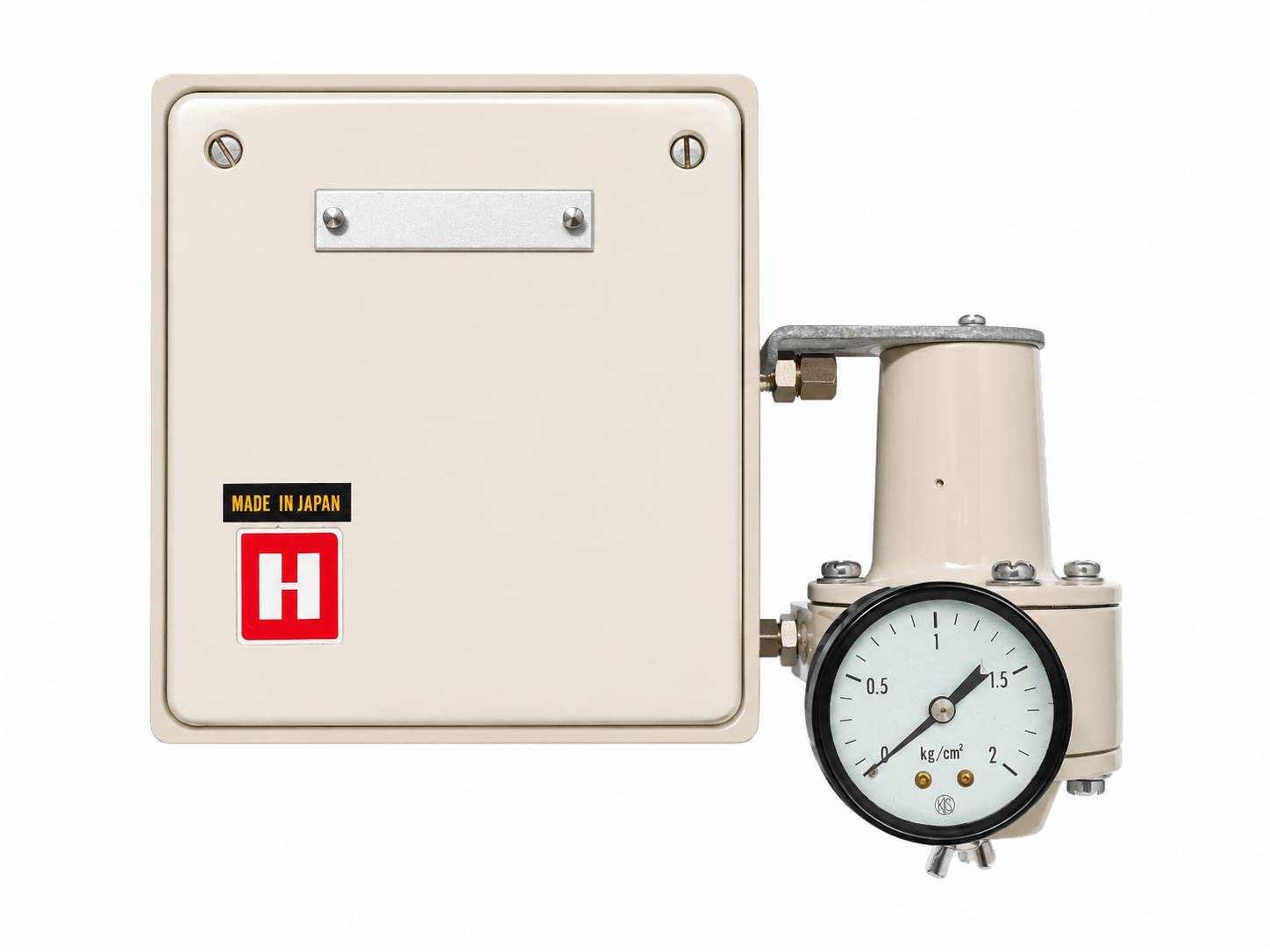

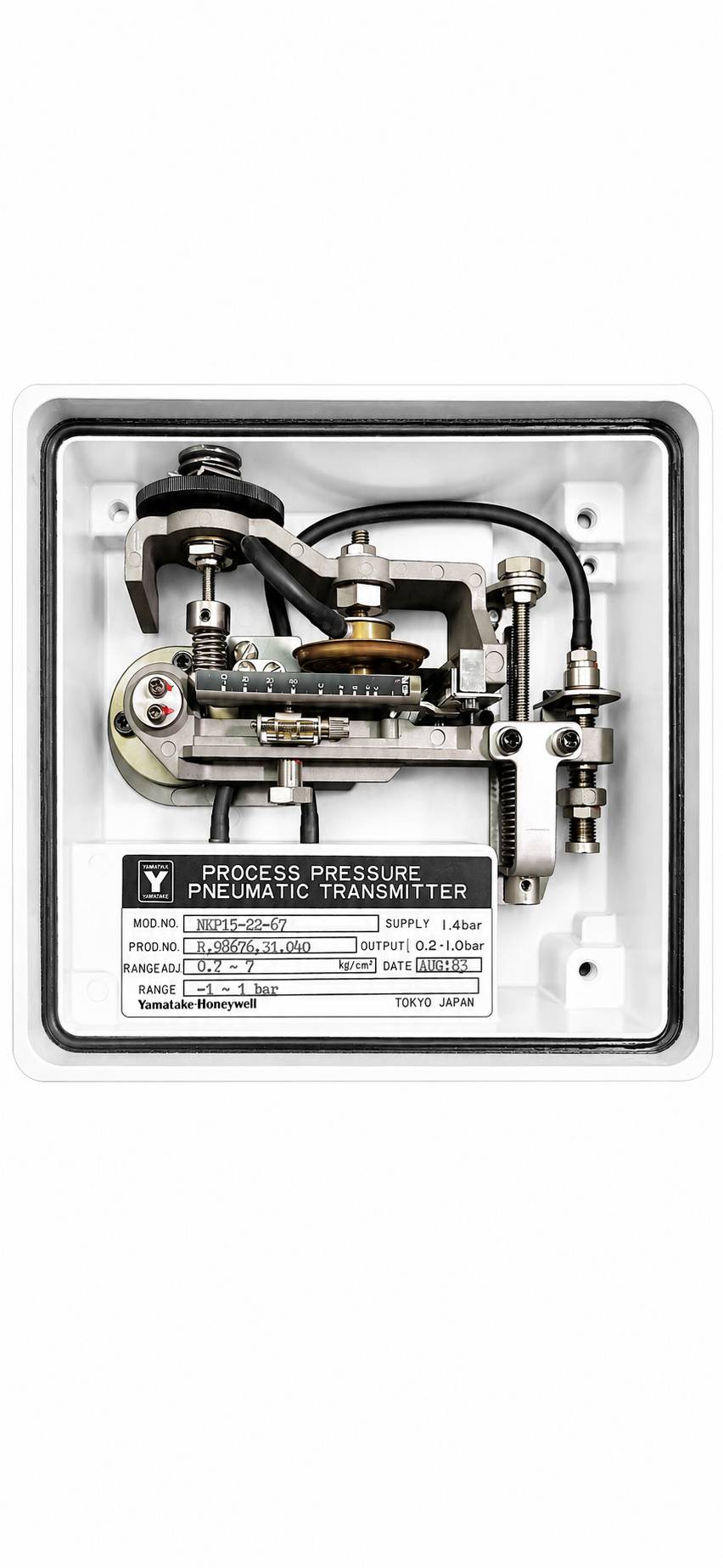

با توجه به اطلاعات درج شده روی پلاک دستگاه در تصویر، این تجهیز یک پرشر ترانسمیتر پنوماتیک ساخت شرکت Yamatake Honeywell (ژاپن) است که برای اندازه گیری و انتقال فشار فرآیندی در سیستم های ابزار دقیق پنوماتیک طراحی شده است. این مدل در صنایع نفت، گاز، پتروشیمی، نیروگاه ها، صنایع شیمیایی و کارخانه های فرآوری کاربرد گسترده ای دارد و به دلیل عدم نیاز به برق، گزینه ای مناسب برای محیط های مستعد انفجار محسوب می شود.

مشخصات فنی

معرفی پرشر ترانسمیتر پنوماتیک

پرشر ترانسمیتر پنوماتیک وسیله ای است که فشار سیال را اندازه گیری کرده و آن را به یک سیگنال استاندارد پنوماتیکی تبدیل می کند. این سیگنال از طریق خطوط هوای فشرده به کنترلرها، رکوردرها یا تجهیزات کنترلی منتقل می شود.

مدل NKP15-22-67 بر اساس مکانیزم تعادل نیرو، نازل و فلپر و سیستم تقویت کننده پنوماتیکی کار می کند و بدون استفاده از مدارهای الکترونیکی، فشار فرآیند را با دقت بالا به سیگنال استاندارد تبدیل می کند.

نحوه عملکرد

در این تجهیز فشار فرآیند به المنت اندازه گیری وارد می شود. این فشار باعث تغییر موقعیت دیافراگم یا المان حسگر می گردد. تغییر ایجاد شده توسط مکانیزم مکانیکی به مجموعه نازل و فلپر منتقل می شود.

در ادامه رله پنوماتیکی مقدار هوای خروجی را تنظیم کرده و در نهایت سیگنال استاندارد 0.2 تا 1.0 بار تولید می شود. این سیگنال می تواند مستقیما به کنترلر پنوماتیک یا شیر کنترل ارسال گردد.

به دلیل استفاده از هوای ابزار دقیق، این سیستم در محیط های دارای گازهای قابل اشتعال کاملا ایمن است.

ویژگی های فنی

• عملکرد کاملا پنوماتیکی
• عدم نیاز به برق
• مناسب برای محیط های ضد انفجار
• دقت مناسب در اندازه گیری فشار
• پایداری بالا در شرایط صنعتی
• مصرف کم هوای ابزار دقیق
• قابلیت کارکرد طولانی مدت
• ساختار مکانیکی مقاوم
• تعمیر و نگهداری آسان
• مناسب برای سیستم های کنترل قدیمی

مشخصات سیگنال خروجی

خروجی استاندارد این مدل برابر با 0.2 تا 1.0 بار است.

این استاندارد سال ها در صنایع مختلف به عنوان معادل پنوماتیکی سیگنال 4 تا 20 میلی آمپر مورد استفاده قرار گرفته است.

کنترلرهای پنوماتیکی، رکوردرها، اندیکاتورها و پوزیشنرهای پنوماتیکی از این سیگنال استفاده می کنند.

فشار هوای تغذیه

بر اساس اطلاعات روی پلاک، فشار هوای تغذیه برابر است با:

1.4 Bar

هوای تغذیه باید دارای ویژگی های زیر باشد:

• خشک
• بدون روغن
• بدون رطوبت
• بدون ذرات معلق
• دارای فشار ثابت

کیفیت پایین هوای ابزار دقیق باعث کاهش دقت و افزایش استهلاک قطعات داخلی خواهد شد.

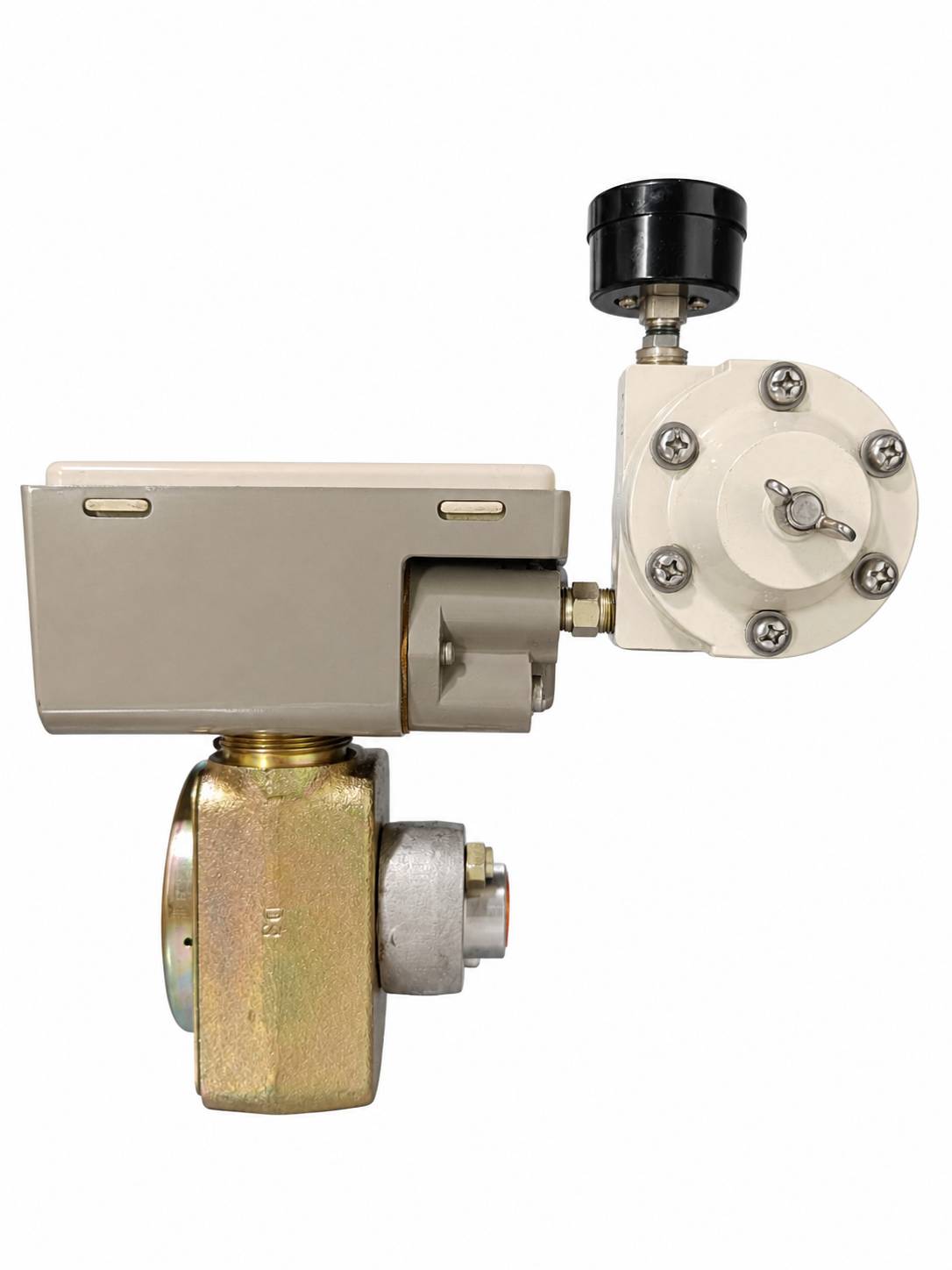

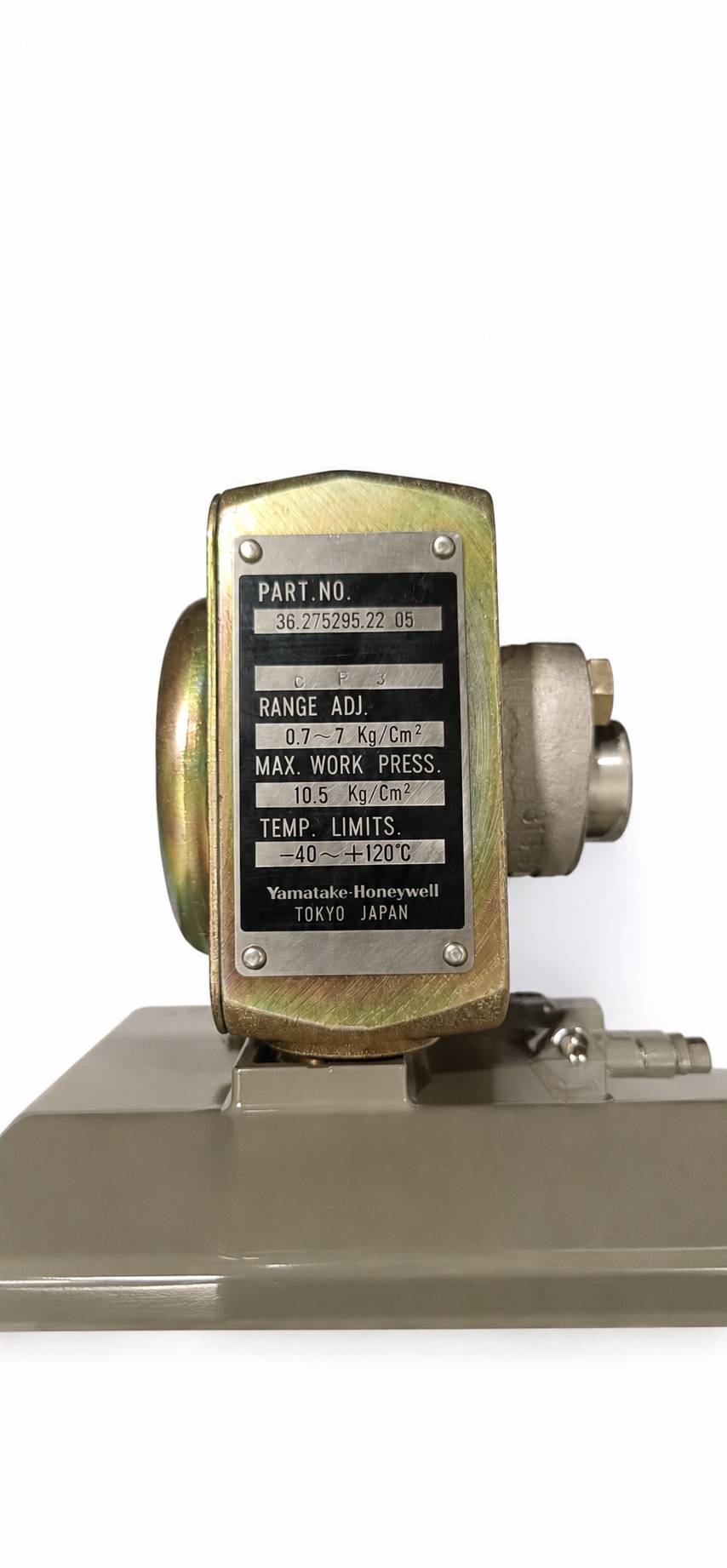

محدوده اندازه گیری

این مدل برای اندازه گیری فشار در محدوده زیر طراحی شده است:

0.7 تا 7 kg/cm²

که تقریبا برابر است با:

1 تا 7 Bar

این محدوده برای بسیاری از فرآیندهای صنعتی مانند خطوط بخار، آب، گاز و سیالات شیمیایی مناسب است.

کاربردها

این ترانسمیتر در صنایع مختلف استفاده می شود، از جمله:

• صنایع نفت
• پالایشگاه ها
• پتروشیمی
• نیروگاه ها
• صنایع فولاد
• صنایع سیمان
• کارخانه های مواد غذایی
• صنایع شیمیایی
• صنایع کاغذ
• سیستم های کنترل پنوماتیکی

مزایا

یکی از مهم ترین مزایای این تجهیز عدم نیاز به برق است. به همین دلیل در مناطق دارای خطر انفجار عملکرد بسیار ایمنی دارد.

از دیگر مزایا می توان به موارد زیر اشاره کرد:

• قابلیت اطمینان بالا
• طول عمر زیاد
• مقاومت در برابر نویز الکترومغناطیسی
• مناسب برای محیط های صنعتی سخت
• هزینه نگهداری پایین
• عملکرد پایدار
• قابلیت تعمیر
• دوام بالا

محدودیت ها

در کنار مزایا، این تجهیز دارای محدودیت هایی نیز می باشد.

• نیاز به هوای ابزار دقیق
• سرعت پاسخ کمتر نسبت به ترانسمیترهای الکترونیکی
• ابعاد بزرگ تر
• حساسیت به کیفیت هوای تغذیه
• استفاده محدود در سیستم های مدرن

نصب

برای عملکرد صحیح باید موارد زیر رعایت شود:

• نصب در محل بدون لرزش شدید
• استفاده از هوای خشک
• جلوگیری از ورود رطوبت
• بررسی نشتی اتصالات
• کالیبراسیون دوره ای
• استفاده از لوله کشی استاندارد پنوماتیکی

نگهداری

به منظور افزایش طول عمر دستگاه رعایت موارد زیر توصیه می شود:

• بررسی فشار هوای تغذیه
• تمیز کردن فیلتر هوا
• کنترل نشتی خطوط پنوماتیکی
• بررسی عملکرد خروجی
• انجام کالیبراسیون دوره ای
• بررسی سلامت دیافراگم
• کنترل عملکرد نازل و فلپر

خرابی های رایج

رایج ترین مشکلات این مدل عبارت اند از:

• کاهش دقت اندازه گیری
• نشتی هوای پنوماتیک
• گرفتگی نازل
• خرابی دیافراگم
• تغییر نقطه صفر
• نوسان سیگنال خروجی
• افت فشار خروجی
• کاهش حساسیت سیستم

جمع بندی

پرشر ترانسمیتر پنوماتیک Yamatake Honeywell مدل NKP15-22-67 یکی از تجهیزات کلاسیک و بسیار قابل اعتماد در سیستم های ابزار دقیق پنوماتیکی است. این مدل با فشار تغذیه 1.4 بار، خروجی استاندارد 0.2 تا 1.0 بار و محدوده اندازه گیری 0.7 تا 7 کیلوگرم بر سانتی متر مربع برای کنترل و اندازه گیری فشار در بسیاری از فرآیندهای صنعتی طراحی شده است. کیفیت ساخت ژاپنی، دوام بالا، عدم نیاز به برق، ایمنی در محیط های مستعد انفجار و قابلیت کارکرد طولانی مدت، از مهم ترین ویژگی های این تجهیز محسوب می شوند و باعث شده است که حتی پس از گذشت سال ها، همچنان در بسیاری از واحدهای صنعتی مورد استفاده قرار گیرد.
