پرشر ترانسمیتر Barksdale UDS7ExialICT4 400bar/2SP/4-20 کد 0427-787

معرفی پرشر ترانسمیتر Barksdale UDS7

پرشر ترانسمیتر Barksdale UDS7 یکی از تجهیزات تخصصی شرکت Barksdale Control Products GmbH برای اندازه گیری و انتقال فشار در سیستم های صنعتی است. این تجهیز با طراحی صنعتی، نمایشگر دیجیتال و قابلیت ارسال سیگنال استاندارد 4 تا 20 میلی آمپر، برای استفاده در سیستم های کنترل و ابزار دقیق طراحی شده است. مدل مورد نظر با کد 0427-787 و مدل UDS7ExialICT4 400bar/2SP/4-20 شناخته می شود.

مشخصات دقیق

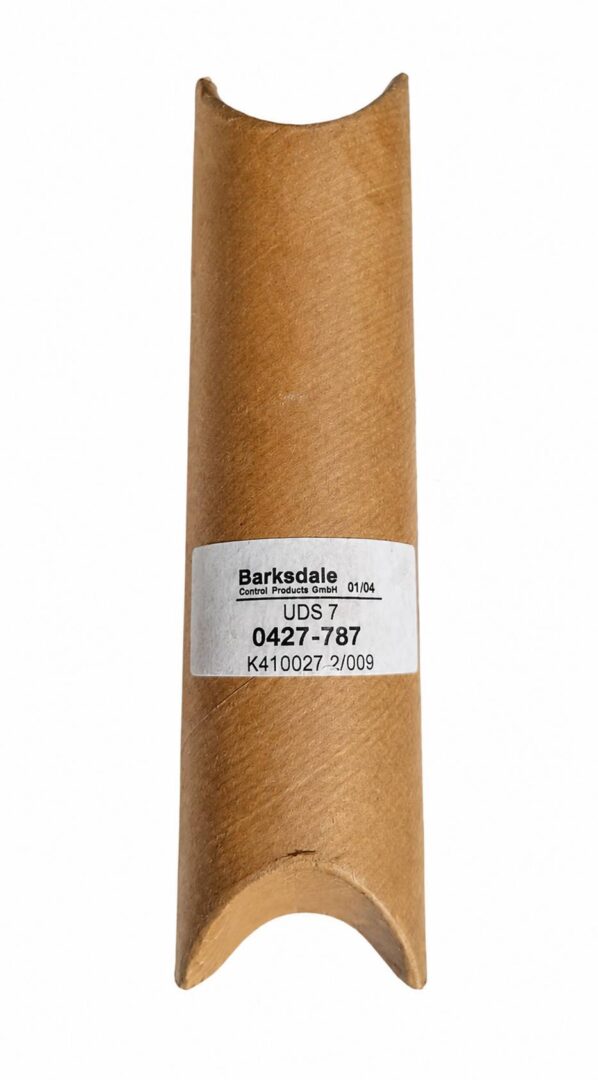

نام سازنده Barksdale Control Products GmbH، مدل تجهیز UDS7ExialICT4 400bar/2SP/4-20 و شماره فنی آن 0427-787 است. همچنین روی نمونه بسته بندی عبارت UDS 7 و شماره فنی 0427-787 درج شده است. این اطلاعات هنگام خرید، استعلام قیمت، تعمیر، تامین قطعات و جایگزینی تجهیز اهمیت زیادی دارند.

محدوده فشار 400 بار

یکی از مشخصات اصلی این مدل، محدوده فشار 400 bar است. این ویژگی باعث می شود تجهیز برای کاربردهایی که با فشارهای بالا سروکار دارند مناسب باشد. در زمان انتخاب پرشر ترانسمیتر باید فشار کاری واقعی سیستم، حداکثر فشار قابل تحمل تجهیز و شرایط فرآیندی به دقت بررسی شود. انتخاب محدوده مناسب باعث افزایش دقت اندازه گیری و جلوگیری از وارد شدن فشار غیر مجاز به سنسور خواهد شد.

خروجی 4 تا 20 میلی آمپر

عبارت 4-20 در مدل محصول نشان دهنده خروجی استاندارد 4 تا 20 میلی آمپر است. این نوع سیگنال یکی از پرکاربردترین سیگنال های آنالوگ در صنعت ابزار دقیق محسوب می شود و برای انتقال مقدار فشار به PLC، DCS، سیستم های مانیتورینگ و سایر تجهیزات کنترلی استفاده می شود. خروجی 4 تا 20 میلی آمپر امکان انتقال مطمئن اطلاعات فشار در سیستم های صنعتی را فراهم می کند.

قابلیت 2SP و نقاط تنظیم

در مشخصات مدل، عبارت 2SP نیز درج شده است که به قابلیت مربوط به دو نقطه تنظیم یا Set Point اشاره دارد. وجود دو نقطه تنظیم می تواند برای کاربردهایی که نیاز به تعریف دو سطح عملکرد یا هشدار فشار دارند مورد استفاده قرار گیرد. این قابلیت در سیستم های کنترلی می تواند به ایجاد فرمان مناسب در شرایط مختلف فشار کمک کند.

نمایشگر دیجیتال

در قسمت جلویی پرشر ترانسمیتر یک نمایشگر دیجیتال تعبیه شده است. این نمایشگر امکان مشاهده مقدار فشار و اطلاعات مربوط به عملکرد دستگاه را برای اپراتور فراهم می کند. وجود نمایشگر محلی باعث می شود تکنسین در هنگام راه اندازی، تعمیرات و عیب یابی بتواند وضعیت تجهیز را بدون نیاز به ابزار اندازه گیری جداگانه بررسی کند.

کلیدهای تنظیم دستگاه

در قسمت جلویی دستگاه سه کلید شامل کلید M و کلیدهای بالا و پایین قرار گرفته است. این کلیدها برای ورود به منوی تنظیمات و تغییر پارامترهای قابل تنظیم مورد استفاده قرار می گیرند. طراحی این قسمت باعث می شود تنظیمات دستگاه به صورت مستقیم از روی خود ترانسمیتر انجام شود.

طراحی و ساختار بدنه

بدنه Barksdale UDS7 از ترکیب بخش فلزی و قسمت بالایی مشکی رنگ تشکیل شده است. قسمت اصلی بدنه دارای ساختار استوانه ای و مقاوم بوده و اتصال فرآیندی در قسمت پایین دستگاه قرار گرفته است. طراحی صنعتی این تجهیز باعث می شود بتوان از آن در بسیاری از سیستم های اندازه گیری فشار و تجهیزات فرآیندی استفاده کرد.

اتصال فرآیندی

در قسمت پایینی دستگاه یک اتصال فلزی برای ارتباط با خط فرآیند قرار گرفته است. این اتصال وظیفه انتقال فشار سیال به بخش اندازه گیری ترانسمیتر را بر عهده دارد. نوع و سایز دقیق اتصال فرآیندی باید هنگام خرید و نصب با اطلاعات فنی سفارش تطبیق داده شود، زیرا از روی تصویر نمی توان اندازه دقیق رزوه را با اطمینان مشخص کرد.

مشخصات ضد انفجار و ATEX

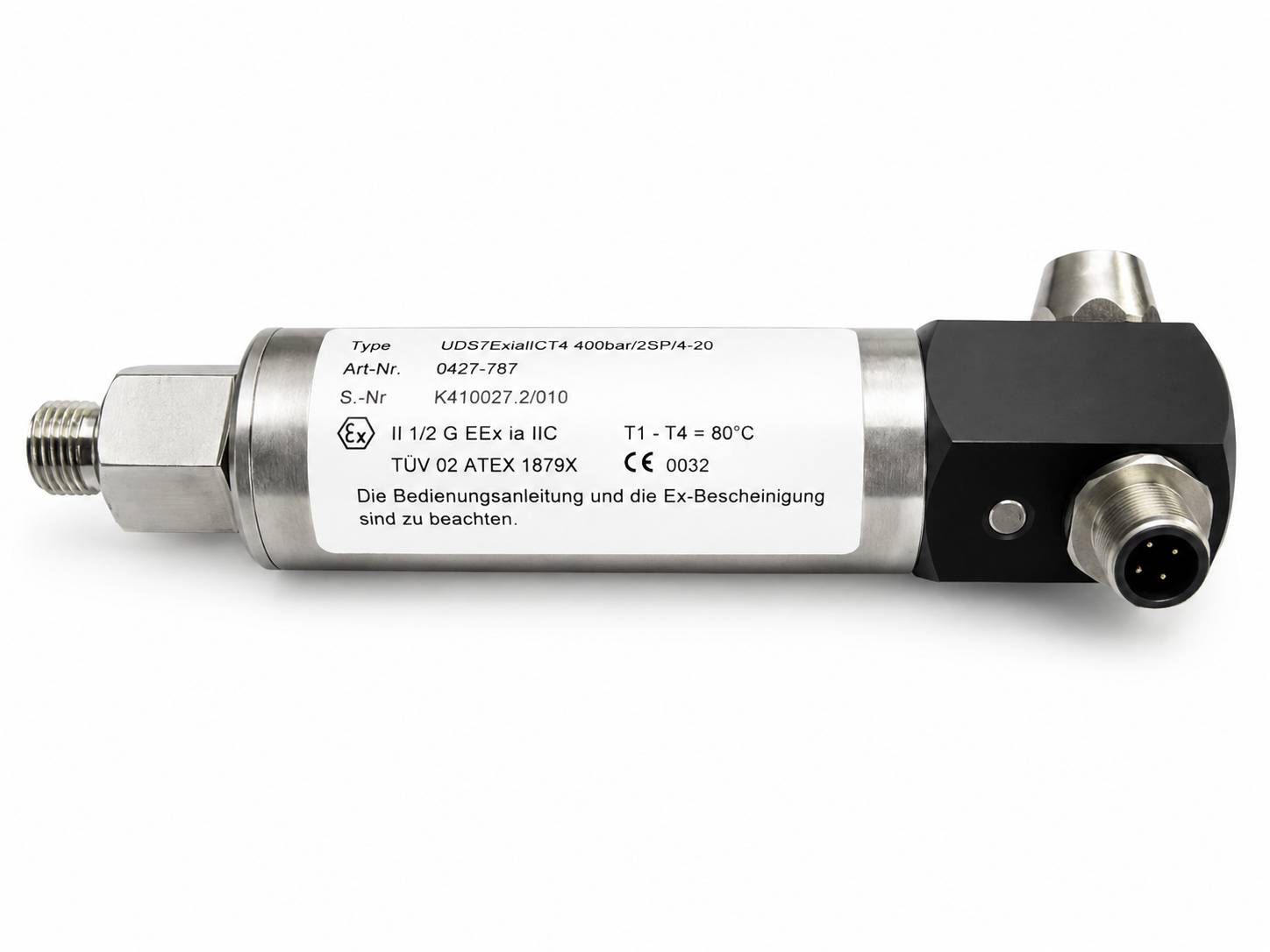

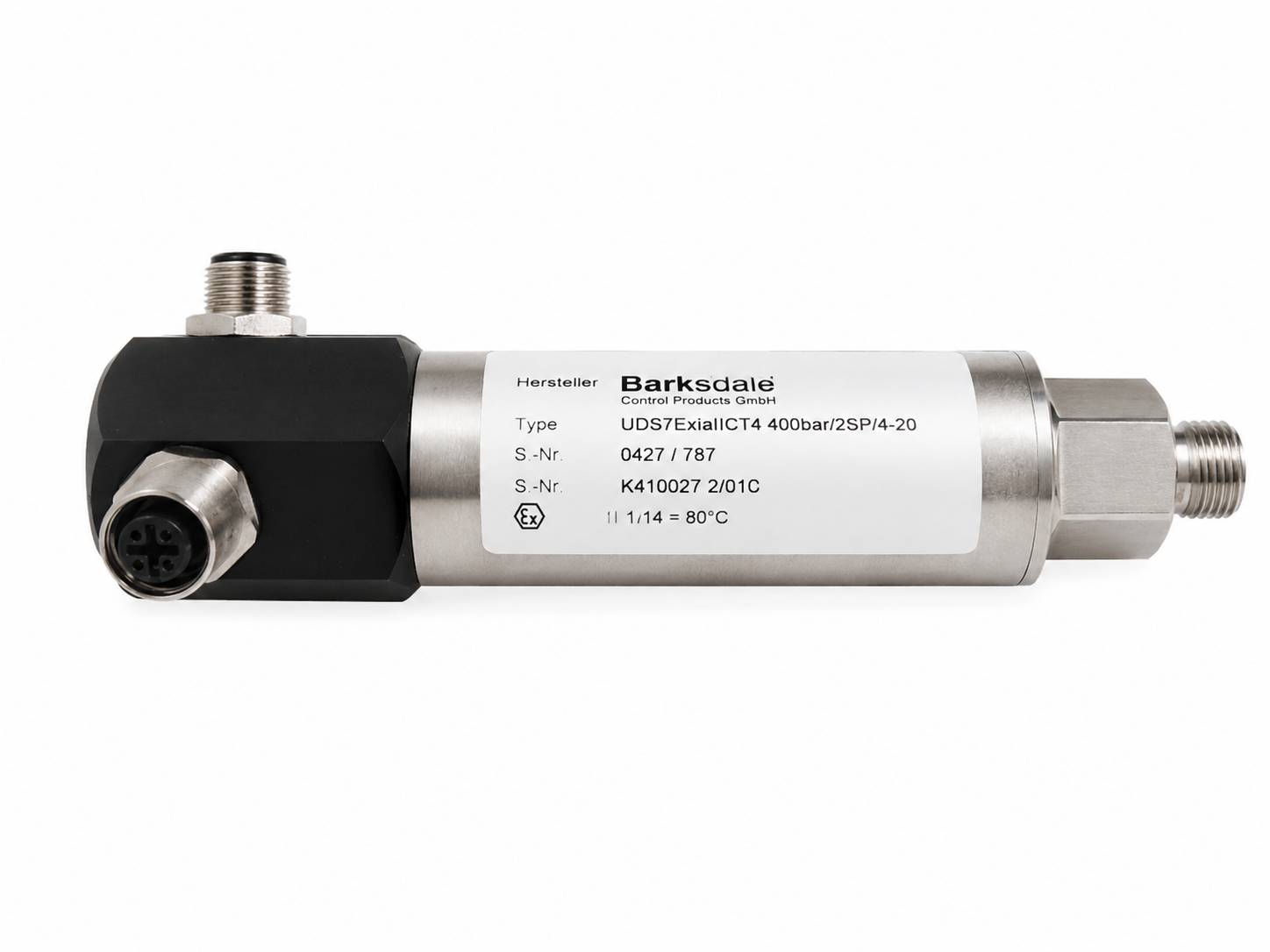

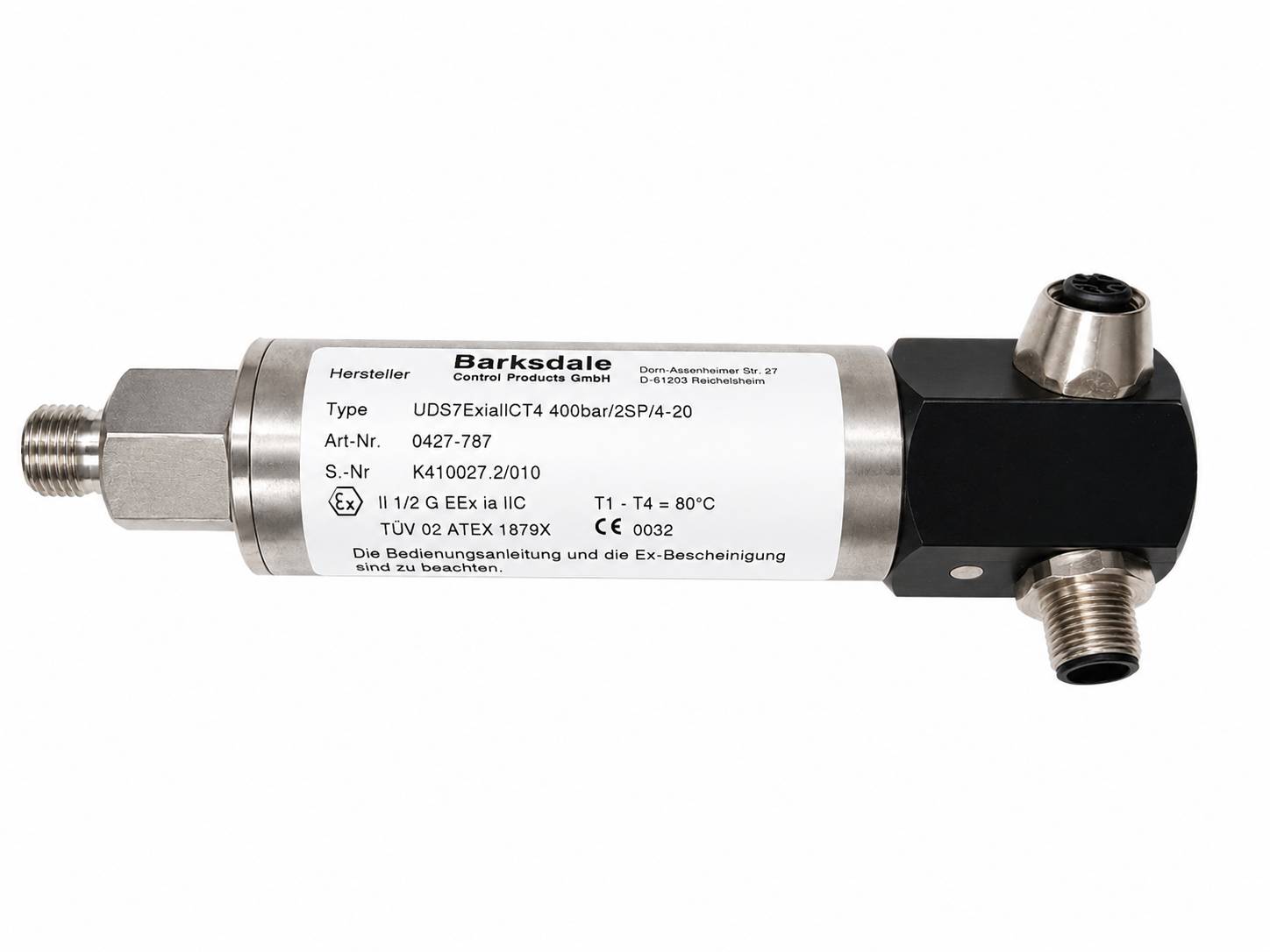

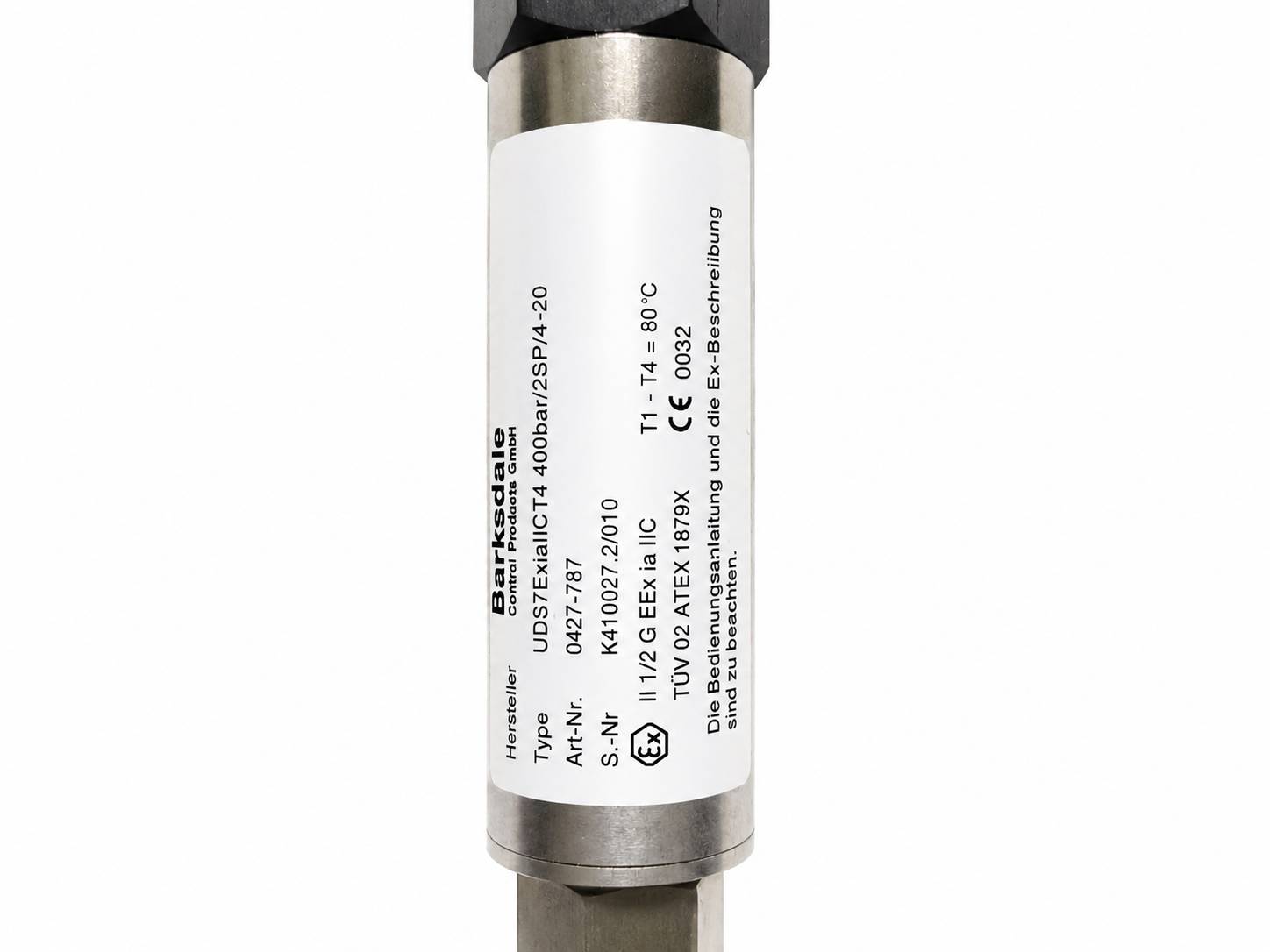

یکی از مهم ترین نکات موجود روی پلاک این نمونه، وجود علامت Ex و عبارت II 1/2 G EEx ia IIC است. همچنین روی پلاک عبارت T1 – T4 = 80°C و شماره تاییدیه TÜV 02 ATEX 1879X مشاهده می شود. این اطلاعات نشان دهنده برخورداری این نمونه از مشخصات مربوط به حفاظت در برابر انفجار است. در صورت استفاده در محیط های خطرناک، نصب دستگاه باید دقیقا مطابق تاییدیه، دستورالعمل سازنده و الزامات ایمنی پروژه انجام شود.

کاربرد در صنایع نفت و گاز

پرشر ترانسمیترهای Barksdale در سیستم های مختلف صنعتی برای اندازه گیری و کنترل فشار کاربرد دارند. مدل UDS7 با توجه به محدوده فشار 400 بار، خروجی 4 تا 20 میلی آمپر و قابلیت های کنترلی خود می تواند در بخش هایی از صنایع نفت، گاز، پتروشیمی، پالایشگاه، ماشین آلات صنعتی و سیستم های فرآیندی مورد استفاده قرار گیرد. انتخاب نهایی تجهیز باید بر اساس شرایط واقعی فرآیند انجام شود.

کاربرد در سیستم های ابزار دقیق

در سیستم های ابزار دقیق، اندازه گیری دقیق فشار اهمیت زیادی دارد. ترانسمیتر فشار مقدار فشار موجود در فرآیند را اندازه گیری کرده و آن را به یک سیگنال قابل استفاده برای سیستم کنترل تبدیل می کند. خروجی 4 تا 20 میلی آمپر این مدل امکان اتصال آن را به بسیاری از سیستم های کنترل صنعتی فراهم می کند و می تواند اطلاعات فشار را به صورت پیوسته در اختیار اپراتور یا سیستم کنترل قرار دهد.

مزایای پرشر ترانسمیتر Barksdale UDS7

از مهم ترین ویژگی های این مدل می توان به محدوده فشار بالا، خروجی استاندارد 4 تا 20 میلی آمپر، نمایشگر دیجیتال، قابلیت تنظیم پارامترها از طریق کلیدهای روی دستگاه و قابلیت 2SP اشاره کرد. همچنین مشخصات حفاظتی درج شده روی پلاک، این تجهیز را برای برخی کاربردهای صنعتی حساس مناسب می کند. طراحی فشرده و صنعتی نیز نصب آن را در بسیاری از سیستم ها امکان پذیر می سازد.

نکات مهم هنگام خرید

هنگام خرید این پرشر ترانسمیتر باید علاوه بر برند Barksdale، مدل کامل و شماره فنی دستگاه نیز بررسی شود. مدل دقیق این محصول UDS7ExialICT4 400bar/2SP/4-20 و کد آن 0427-787 است. همچنین لازم است محدوده فشار، خروجی، نوع اتصال فرآیندی، مشخصات الکتریکی، شرایط محیطی و تاییدیه های مورد نیاز پروژه با تجهیز مورد نظر مطابقت داده شود.

جمع بندی

پرشر ترانسمیتر Barksdale UDS7ExialICT4 400bar/2SP/4-20 با کد فنی 0427-787 یک تجهیز صنعتی برای اندازه گیری و انتقال فشار است که در نمونه مورد بررسی دارای محدوده فشار 400 bar، خروجی 4 تا 20 میلی آمپر، قابلیت 2SP، نمایشگر دیجیتال و کلیدهای تنظیم می باشد. همچنین اطلاعات درج شده روی پلاک دستگاه شامل مشخصات EEx ia IIC و تاییدیه ATEX است. این ویژگی ها باعث شده اند این مدل برای استفاده در بسیاری از سیستم های ابزار دقیق، کنترل فرآیند و کاربردهای صنعتی فشار بالا گزینه ای قابل توجه باشد.
