اکچویتور پنوماتیکی فنر دار جانسون کنترل

نام محصول: اکچویتور پنوماتیکی فنر دار Johnson Controls
برند: Johnson Controls
مدل: PEM 55/100/28
کد محصول: NR 521 2400 280
کد DATA: 0284
محدوده فنر: 0.2 تا 1.0 bar
کشور سازنده: آلمان

معرفی اکچویتور پنوماتیکی فنر دار جانسون کنترل

اکچویتور پنوماتیکی فنر دار جانسون کنترل مدل PEM 55/100/28 با کد فنی NR 521 2400 280 یکی از تجهیزات کنترلی شرکت Johnson Controls است که برای ایجاد حرکت مکانیکی خطی در سیستم های کنترل پنوماتیکی مورد استفاده قرار می گیرد. این اکچویتور با استفاده از فشار هوای فشرده و مکانیزم فنری، انرژی پنوماتیکی را به حرکت مکانیکی تبدیل می کند و می تواند برای کنترل شیرها، دمپرها و سایر تجهیزات مکانیکی مورد استفاده قرار گیرد.

بر اساس اطلاعات درج شده روی پلاک محصول، این تجهیز با مدل PEM 55/100/28، شماره NR 521 2400 280 و کد DATA 0284 شناسایی می شود. همچنین محدوده فنر این اکچویتور 0.2 تا 1.0 bar درج شده و عبارت Made in Germany روی پلاک آن نشان دهنده ساخت آلمان است.

ساختار و مکانیزم اکچویتور

اکچویتور پنوماتیکی فنر دار جانسون کنترل از یک ساختار مکانیکی شامل بدنه، دیافراگم، فنر، مجموعه انتقال نیرو و ساقه خروجی تشکیل شده است. فشار هوای کنترلی وارد بخش پنوماتیکی اکچویتور می شود و نیروی حاصل از فشار هوا باعث جابجایی دیافراگم و مجموعه مکانیکی داخلی می شود.

در طرف دیگر، فنر وظیفه ایجاد نیروی برگشت را بر عهده دارد. به همین دلیل این نوع اکچویتور در گروه اکچویتورهای پنوماتیکی فنر دار قرار می گیرد. ترکیب نیروی هوای فشرده و نیروی فنر، امکان ایجاد حرکت کنترل شده در ساقه خروجی را فراهم می کند.

محدوده فنر 0.2 تا 1.0 بار

یکی از مهم ترین مشخصات فنی این محصول، محدوده فنر 0.2 تا 1.0 bar است که به صورت مستقیم روی پلاک تجهیز درج شده است. این مشخصه باید هنگام انتخاب، نصب و جایگزینی اکچویتور مورد توجه قرار گیرد.

محدوده فنر در اکچویتورهای پنوماتیکی اهمیت زیادی دارد، زیرا بر نحوه حرکت ساقه و نیروی ایجاد شده توسط اکچویتور تاثیر می گذارد. فشار هوای کنترلی باید متناسب با محدوده عملکرد اکچویتور و تجهیز متصل به آن انتخاب شود.

در هنگام جایگزینی یک اکچویتور، تنها یکسان بودن ظاهر یا ابعاد کلی کافی نیست. محدوده فنر، کورس، نیروی خروجی، ابعاد نصب و نوع اتصال مکانیکی نیز باید بررسی شوند.

عملکرد فنر در اکچویتور

وجود فنر در این اکچویتور باعث می شود حرکت مکانیکی تنها وابسته به فشار هوای ورودی نباشد. فنر نیروی مشخصی را به مجموعه داخلی وارد می کند و در نتیجه، موقعیت ساقه تحت تاثیر تعادل بین نیروی پنوماتیکی و نیروی فنر قرار می گیرد.

این ویژگی در سیستم های کنترلی اهمیت زیادی دارد، زیرا در شرایط مشخص می توان از نیروی فنر برای ایجاد یک موقعیت ایمن یا از پیش تعیین شده استفاده کرد. جهت عملکرد دقیق اکچویتور به نحوه طراحی، تنظیم و اتصال آن به تجهیز نهایی بستگی دارد و باید بر اساس مدارک فنی همان سیستم تعیین شود.

کاربرد اکچویتور پنوماتیکی جانسون کنترل

اکچویتور پنوماتیکی فنر دار Johnson Controls می تواند در سیستم هایی استفاده شود که نیاز به حرکت خطی و کنترل مکانیکی با هوای فشرده دارند. از جمله کاربردهای رایج این نوع تجهیزات می توان به سیستم های کنترل شیر، دمپرها، تجهیزات تهویه مطبوع، تاسیسات مکانیکی و برخی سیستم های صنعتی اشاره کرد.

در سیستم های کنترل، اکچویتور معمولا به یک شیر یا دمپر متصل می شود. با تغییر فشار هوای کنترلی، موقعیت ساقه اکچویتور تغییر می کند و این حرکت به مکانیزم متصل منتقل می شود. در نتیجه می توان میزان باز و بسته بودن شیر یا دمپر را کنترل کرد.

کاربرد در صنایع نفت، گاز و پتروشیمی

اکچویتورهای پنوماتیکی یکی از تجهیزات مهم در بسیاری از سیستم های اتوماسیون صنعتی هستند. در صنایع نفت، گاز، پتروشیمی، نیروگاه ها و پالایشگاه ها، کنترل جریان سیالات و تنظیم مسیر عبور آنها اهمیت زیادی دارد.

در چنین سیستم هایی، اکچویتور می تواند به عنوان بخش اجرایی یک حلقه کنترل مورد استفاده قرار گیرد. سیگنال کنترل ابتدا توسط تجهیزات کنترلی پردازش شده و در صورت استفاده از سیستم پنوماتیکی، فشار هوای متناسب به اکچویتور ارسال می شود. اکچویتور نیز این فشار را به حرکت مکانیکی تبدیل می کند.

طراحی بدنه و اجزای مکانیکی

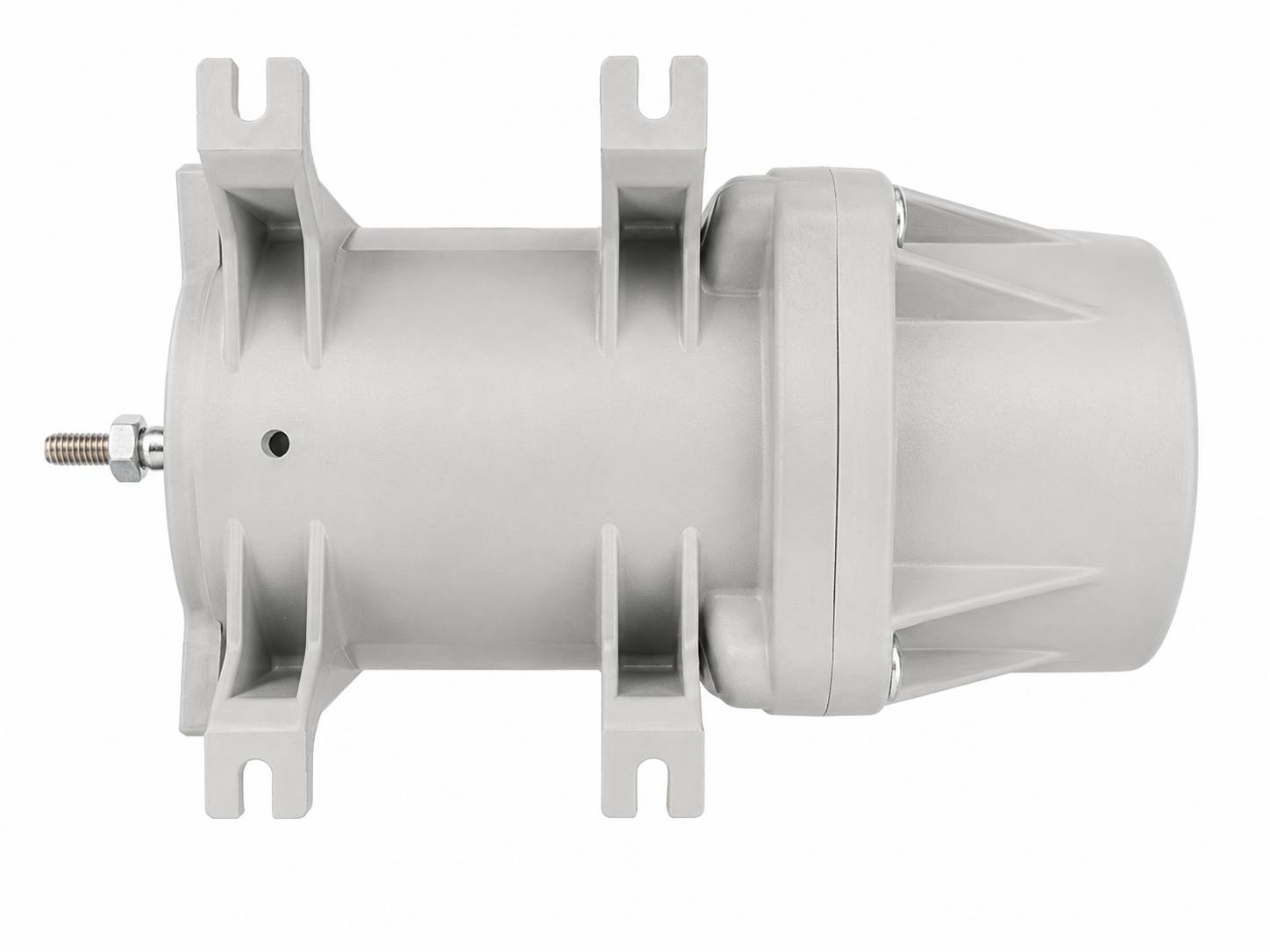

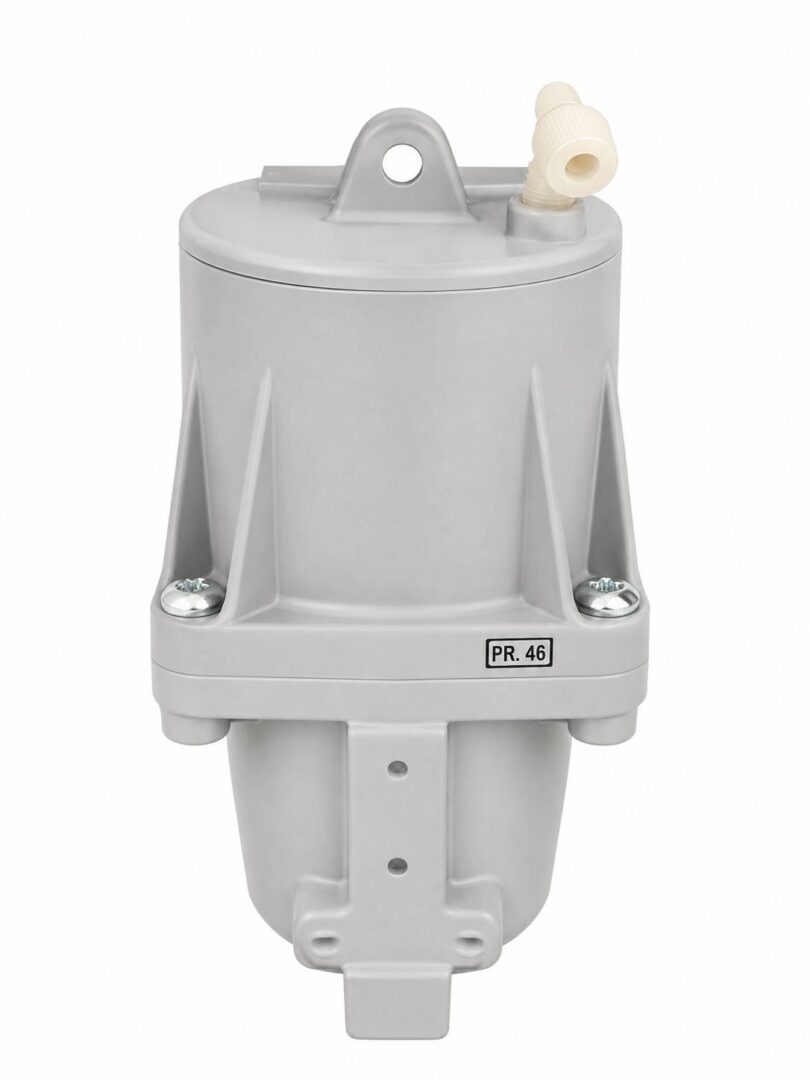

بدنه این محصول به صورت استوانه ای طراحی شده و قسمت های مختلف اکچویتور را در خود جای داده است. در قسمت بالایی و پایینی بدنه، مجموعه های مکانیکی به وسیله اتصالات مخصوص به یکدیگر متصل شده اند.

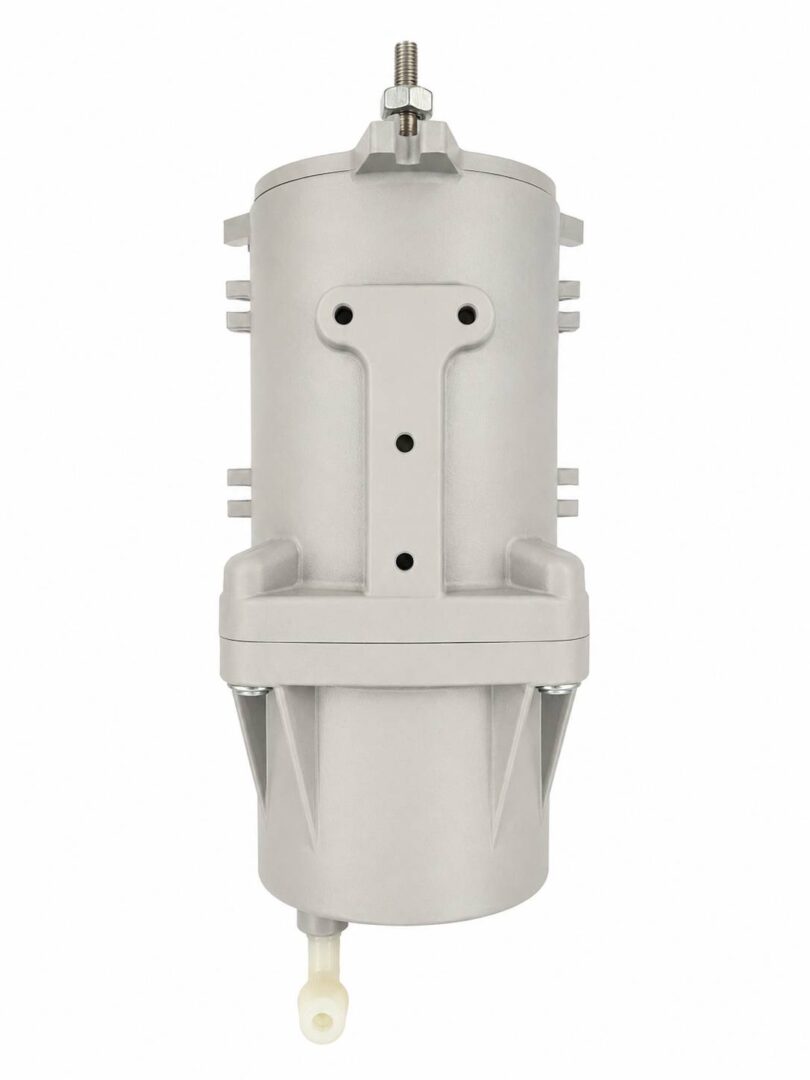

در قسمت پایین اکچویتور، ساقه رزوه دار قابل مشاهده است که برای انتقال حرکت و اتصال مکانیکی به تجهیز مورد نظر استفاده می شود. وجود مهره تنظیم روی این قسمت نیز امکان انجام تنظیمات مکانیکی مورد نیاز را فراهم می کند.

جنس دقیق آلیاژ بدنه، دیافراگم و اجزای داخلی از روی پلاک محصول قابل تشخیص نیست. بنابراین برای اعلام جنس دقیق هر یک از این قطعات باید به دیتاشیت رسمی Johnson Controls یا مدارک فنی مربوط به همین کد مراجعه شود.

نوع حرکت و خروجی مکانیکی

خروجی اصلی این اکچویتور به صورت حرکت خطی است. فشار پنوماتیکی باعث جابجایی مجموعه داخلی شده و این جابجایی از طریق ساقه خروجی به تجهیز متصل منتقل می شود.

ساقه رزوه دار در قسمت خروجی امکان اتصال به مکانیزم شیر یا دمپر را فراهم می کند. تنظیم صحیح این قسمت اهمیت زیادی دارد، زیرا عدم تنظیم مناسب می تواند باعث ایجاد کورس نامناسب، فشار مکانیکی اضافی یا کاهش دقت عملکرد تجهیز متصل شود.

مزایای اکچویتور پنوماتیکی فنر دار

اکچویتورهای پنوماتیکی فنر دار به دلیل استفاده از هوای فشرده، در بسیاری از سیستم های صنعتی گزینه مناسبی برای ایجاد حرکت مکانیکی هستند. یکی از مزیت های مهم آنها، ساختار مکانیکی نسبتا ساده و قابلیت ایجاد نیروی مناسب برای کنترل تجهیزات مختلف است.

وجود فنر نیز یک ویژگی مهم محسوب می شود. در صورت طراحی مناسب سیستم، نیروی فنر می تواند برای بازگشت مکانیزم به موقعیت مشخص مورد استفاده قرار گیرد. این موضوع در بسیاری از سیستم های کنترلی که نیاز به رفتار مشخص در شرایط قطع یا کاهش فشار هوا دارند، اهمیت دارد.

مشخصات فنی اکچویتور

نام محصول: اکچویتور پنوماتیکی فنر دار جانسون کنترل
برند: Johnson Controls
نوع تجهیز: اکچویتور پنوماتیکی
نوع مکانیزم: دیافراگمی فنر دار
مدل: PEM 55/100/28
کد محصول: NR 521 2400 280
کد DATA: 0284
محدوده فنر: 0.2 تا 1.0 bar
نوع حرکت خروجی: خطی
سیستم عملکرد: پنوماتیکی
سیال عملکردی: هوای فشرده
تغذیه الکتریکی: ندارد
سیگنال الکتریکی: ندارد
نوع خروجی: مکانیکی
نوع اتصال خروجی: ساقه رزوه دار
کشور سازنده: آلمان
کاربرد: کنترل شیر، دمپر و تجهیزات مکانیکی
عملکرد: تبدیل فشار هوای فشرده به حرکت مکانیکی

نکات مهم هنگام نصب

قبل از نصب اکچویتور پنوماتیکی فنر دار جانسون کنترل باید مشخصات تجهیز متصل به آن بررسی شود. محدوده فنر، کورس مورد نیاز، نیروی لازم برای حرکت شیر یا دمپر و ابعاد مکانیکی محل نصب باید با مشخصات اکچویتور مطابقت داشته باشد.

همچنین مسیر هوای فشرده باید تمیز و عاری از آلودگی های مضر باشد. وجود رطوبت یا آلودگی در هوای پنوماتیکی می تواند در بلند مدت روی عملکرد اجزای داخلی تاثیر منفی بگذارد.

تنظیم صحیح ساقه نیز اهمیت زیادی دارد. اتصال نامناسب یا اعمال بار جانبی به ساقه می تواند موجب افزایش استهلاک و کاهش عمر مفید اکچویتور شود.

نگهداری و سرویس دوره ای

برای حفظ عملکرد مناسب اکچویتور، بازرسی دوره ای اجزای مکانیکی و پنوماتیکی توصیه می شود. وضعیت ساقه، اتصالات، مسیر هوای ورودی و قسمت های آب بندی باید در زمان سرویس بررسی شوند.

همچنین باید عملکرد فنر و حرکت آزادانه ساقه کنترل شود. هرگونه نشتی هوا، حرکت غیر عادی، کاهش نیروی خروجی یا گیر کردن ساقه می تواند نشانه وجود مشکل در مجموعه پنوماتیکی یا مکانیکی باشد و باید پیش از ادامه کار بررسی شود.

اهمیت کد فنی NR 521 2400 280

در زمان خرید یا تامین قطعه یدکی، استفاده از کد دقیق NR 521 2400 280 اهمیت زیادی دارد. محصولات مشابه ممکن است از نظر محدوده فنر، ابعاد، کورس، نیروی خروجی یا نوع اتصال با یکدیگر تفاوت داشته باشند.

به همین دلیل در استعلام خرید بهتر است نام برند، مدل و کد محصول همزمان درج شود. مشخصات پلاک این تجهیز شامل Johnson Controls، PEM 55/100/28، NR 521 2400 280 و DATA 0284 است و این اطلاعات برای شناسایی محصول اهمیت دارند.

جمع بندی

اکچویتور پنوماتیکی فنر دار جانسون کنترل مدل PEM 55/100/28 با کد NR 521 2400 280 یک اکچویتور پنوماتیکی دیافراگمی است که برای تبدیل فشار هوای فشرده به حرکت مکانیکی خطی طراحی شده است. این تجهیز دارای مکانیزم فنری بوده و محدوده فنر درج شده روی پلاک آن 0.2 تا 1.0 bar است.

این اکچویتور می تواند در سیستم های کنترل شیر، دمپر، تجهیزات تهویه، تاسیسات مکانیکی و کاربردهای صنعتی مورد استفاده قرار گیرد. ساختار مکانیکی مقاوم، مکانیزم پنوماتیکی و وجود ساقه خروجی رزوه دار، امکان اتصال آن به مجموعه های مکانیکی مختلف را فراهم می کند.

برای انتخاب، خرید یا جایگزینی این محصول باید علاوه بر نام Johnson Controls و مدل PEM 55/100/28، کد دقیق NR 521 2400 280 و محدوده فنر 0.2 تا 1.0 bar نیز در نظر گرفته شود. همچنین پیش از نصب، تطبیق ابعاد، کورس، نیروی خروجی و نوع اتصال با تجهیز مورد استفاده در سیستم ضروری است.
