نمایشگر الکتریکی KDG Instruments Series 8200 مدل 150 mm

نام محصول: KDG Instruments 150 mm Electrical Indicator
برند: KDG Instruments Ltd
سری: 8200
کد درج شده روی پلاک: P00622/64C
سیگنال ورودی: 4 تا 20 میلی آمپر
رنج نمایش: 0 تا 7600 mm/s
محل ساخت: انگلستان

معرفی نمایشگر الکتریکی KDG سری 8200

نمایشگر الکتریکی KDG Instruments Series 8200 یکی از تجهیزات اندازه گیری و نمایش صنعتی است که برای نمایش مقدار یک سیگنال الکتریکی استاندارد در سیستم های کنترل و ابزار دقیق مورد استفاده قرار می گیرد. این تجهیز توسط شرکت KDG Instruments Ltd در انگلستان تولید شده و در تصویر محصول عبارت 150 mm ELECTRICAL INDICATOR و SERIES 8200 بر روی پلاک پشتی آن مشاهده می شود. طراحی این نمایشگر برای کاربردهای صنعتی انجام شده و ساختار آن به گونه ای است که اپراتور بتواند مقدار فرآیند را به صورت آنالوگ و از طریق عقربه روی صفحه مشاهده کند.

بر اساس اطلاعات قابل مشاهده روی صفحه دستگاه، این نمایشگر برای دریافت سیگنال استاندارد 4 تا 20 میلی آمپر طراحی شده است. این نوع سیگنال یکی از متداول ترین استانداردهای انتقال اطلاعات در سیستم های ابزار دقیق صنعتی است و به همین دلیل نمایشگرهای مبتنی بر ورودی 4 تا 20 میلی آمپر می توانند در بسیاری از تابلوهای کنترل، سیستم های مانیتورینگ و تجهیزات فرآیندی مورد استفاده قرار گیرند.

مشخصات ظاهری و ساختار دستگاه

نمایشگر KDG Series 8200 دارای صفحه نمایش بزرگ با قطر اسمی 150 میلی متر است. ابعاد مناسب صفحه باعث می شود مقدار نمایش داده شده از فاصله قابل قبول برای اپراتور نیز قابل مشاهده باشد. روی صفحه یک عقربه مشکی رنگ قرار گرفته است که مقدار اندازه گیری شده را روی مقیاس مدرج نمایش می دهد.

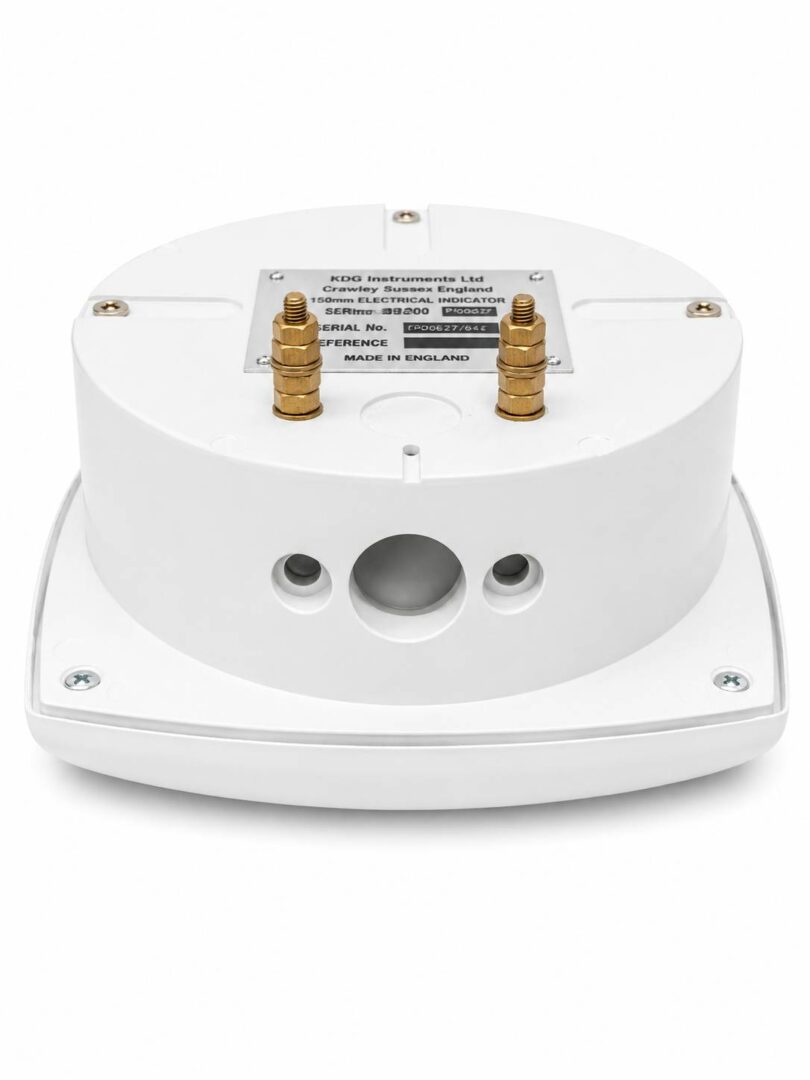

قسمت جلویی دستگاه دارای قاب محافظ و پوشش شفاف است که از صفحه مدرج و مکانیزم داخلی در برابر عوامل محیطی و تماس مستقیم محافظت می کند. بدنه پشتی نیز ساختاری صنعتی دارد و ترمینال های اتصال در قسمت پایین دستگاه قرار گرفته اند. در قسمت پشتی، پلاک مشخصات شامل نام شرکت سازنده، کشور سازنده، سری دستگاه، قطر نمایشگر، شماره سریال و اطلاعات مربوط به سیگنال ورودی قرار گرفته است.

رنج اندازه گیری و نمایش

یکی از مهم ترین مشخصات قابل مشاهده در تصویر، محدوده نمایش دستگاه است. مقیاس روی صفحه از 0 تا 7600 mm/s درج شده است و اعداد اصلی صفحه شامل 0، 2000، 4000، 6000 و 7600 هستند. وجود واحد mm/s نشان می دهد که این نمونه برای نمایش یک کمیت مرتبط با سرعت، مانند سرعت ارتعاش یا سرعت حرکت، تنظیم شده است.

لازم است توجه شود که مقدار رنج نمایش به پیکربندی و کاربرد مورد نظر دستگاه وابسته است. بنابراین در زمان جایگزینی یا سفارش تجهیز، تنها توجه به نام سری کافی نیست و باید رنج دقیق، مقیاس صفحه و سیگنال ورودی نیز با تجهیز موجود در سیستم مطابقت داشته باشد.

ورودی 4 تا 20 میلی آمپر

روی صفحه نمایشگر عبارت OVER 4~20 mA درج شده است که نشان دهنده استفاده از سیگنال استاندارد 4 تا 20 میلی آمپر برای ورودی دستگاه است. سیگنال 4 تا 20 میلی آمپر در صنایع نفت، گاز، پتروشیمی، نیروگاه، آب و فاضلاب و بسیاری از خطوط فرآیندی کاربرد گسترده دارد.

در یک سیستم استاندارد، مقدار 4 میلی آمپر معمولا متناظر با ابتدای محدوده اندازه گیری و مقدار 20 میلی آمپر متناظر با انتهای محدوده اندازه گیری است. نمایشگر با دریافت این سیگنال، مقدار متناظر را روی صفحه آنالوگ خود نشان می دهد. این روش باعث می شود اطلاعات ارسال شده از تجهیزات اندازه گیری مانند ترانسمیترها یا سیستم های کنترل، بدون نیاز به نمایشگر دیجیتال، به صورت مستقیم برای اپراتور قابل مشاهده باشد.

نحوه عملکرد نمایشگر

عملکرد اصلی KDG Electrical Indicator تبدیل سیگنال الکتریکی ورودی به یک نمایش مکانیکی قابل مشاهده روی صفحه است. سیگنال 4 تا 20 میلی آمپر وارد مدار داخلی دستگاه شده و مکانیزم نمایشگر را متناسب با مقدار سیگنال به حرکت درمی آورد. در نتیجه عقربه روی مقیاس مدرج حرکت کرده و مقدار فرآیند را نمایش می دهد.

این نوع عملکرد برای محیط هایی که مشاهده سریع وضعیت فرآیند اهمیت دارد بسیار کاربردی است. اپراتور می تواند بدون ورود به منوهای نرم افزاری یا مشاهده نمایشگر دیجیتال، وضعیت کمیت مورد نظر را از روی موقعیت عقربه تشخیص دهد.

کاربردهای صنعتی KDG Series 8200

نمایشگرهای الکتریکی این خانواده می توانند در سیستم های مختلف ابزار دقیق مورد استفاده قرار گیرند. یکی از کاربردهای مهم آنها نمایش محلی مقدار ارسال شده از تجهیزات اندازه گیری است. برای مثال، در یک سیستم مانیتورینگ ارتعاش، سیگنال استاندارد 4 تا 20 میلی آمپر می تواند از یک ترانسمیتر یا مبدل اندازه گیری به این نمایشگر ارسال شود و مقدار سرعت ارتعاش به صورت آنالوگ نمایش داده شود.

از چنین تجهیزاتی می توان در تابلوهای کنترل، اتاق های کنترل، ماشین آلات صنعتی، تجهیزات دوار، سیستم های پایش وضعیت و برخی فرآیندهای صنعتی استفاده کرد. البته انتخاب نهایی باید بر اساس مشخصات فنی واقعی سیستم، نوع سیگنال، رنج و شرایط نصب انجام شود.

طراحی صفحه و خوانایی

صفحه بزرگ 150 میلی متری یکی از ویژگی های مهم این محصول است. اعداد اصلی با اندازه مناسب روی صفحه درج شده اند و خطوط مدرج متعدد امکان تشخیص دقیق تر موقعیت عقربه را فراهم می کنند. طراحی آنالوگ دستگاه برای شرایطی مناسب است که اپراتور نیاز دارد مقدار فرآیند را به صورت سریع و بصری بررسی کند.

وجود عقربه مکانیکی نیز این امکان را فراهم می کند که روند تغییر مقدار به صورت بصری قابل تشخیص باشد. برای مثال، افزایش یا کاهش سریع مقدار فرآیند با حرکت عقربه قابل مشاهده است و اپراتور می تواند وضعیت سیستم را در مدت کوتاهی ارزیابی کند.

پلاک مشخصات و کد محصول

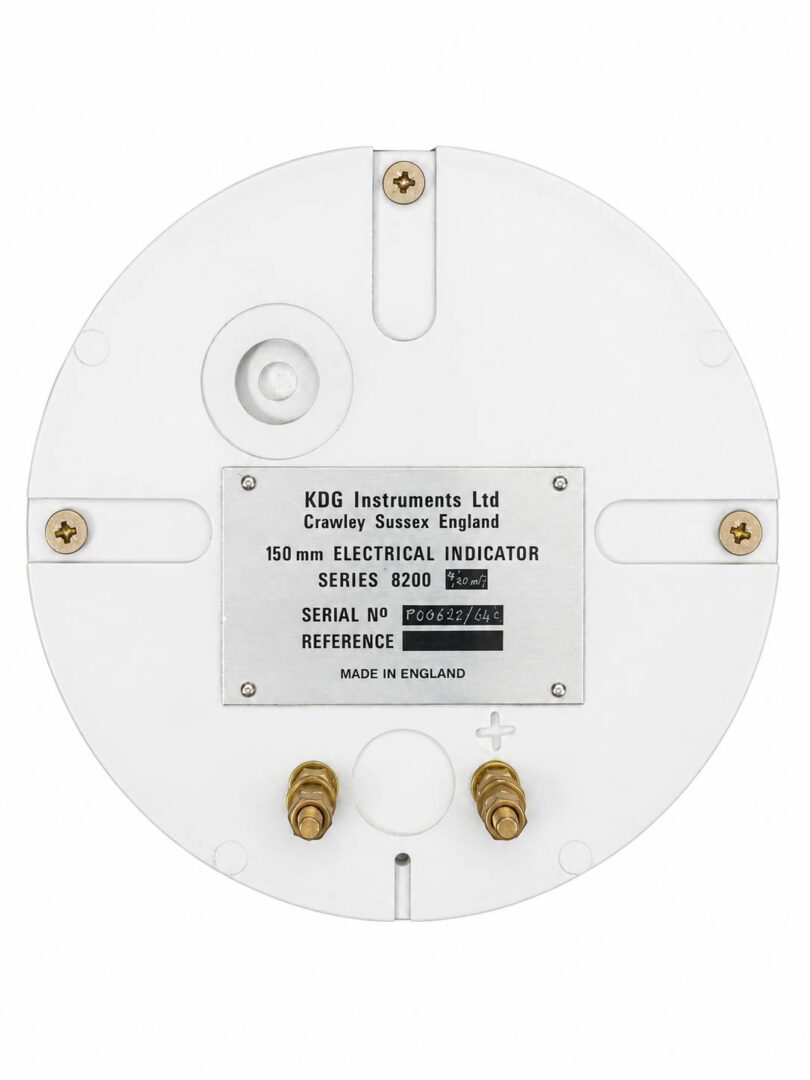

بر روی پلاک پشتی دستگاه عبارت KDG Instruments Ltd, Crawley Sussex England و همچنین 150 mm ELECTRICAL INDICATOR و SERIES 8200 درج شده است. در قسمت شماره سریال نیز عبارت P00622/64C قابل مشاهده است.

بنابراین برای شناسایی این نمونه، مشخصات قابل مشاهده عبارتند از KDG Instruments، نمایشگر الکتریکی 150 میلی متر، سری 8200 و شماره سریال P00622/64C. نکته مهم این است که P00622/64C در تصویر به عنوان Serial No درج شده است و نباید بدون تایید کاتالوگ سازنده آن را به عنوان شماره مدل یا کد سفارش کارخانه معرفی کرد.

مزایای استفاده در سیستم ابزار دقیق

یکی از مزایای اصلی این نوع نمایشگر، استفاده از سیگنال استاندارد 4 تا 20 میلی آمپر است. این استاندارد امکان اتصال تجهیز به بسیاری از سیستم های صنعتی را فراهم می کند. همچنین طراحی عقربه ای و صفحه بزرگ، مشاهده مقدار فرآیند را برای اپراتور ساده می کند.

ساخت انگلستان و طراحی صنعتی KDG Instruments نیز از دیگر ویژگی های قابل توجه این تجهیز است. در پروژه هایی که استفاده از تجهیزات ابزار دقیق با سابقه صنعتی و قابلیت نمایش محلی مورد نیاز است، چنین نمایشگرهایی می توانند گزینه مناسبی باشند؛ البته مشخصات فنی نمونه موجود باید با نیاز پروژه تطبیق داده شود.

نکات مهم هنگام خرید و جایگزینی

هنگام خرید یا جایگزینی نمایشگر KDG Series 8200 باید چند مشخصه اصلی بررسی شود. قطر صفحه، سری دستگاه، نوع سیگنال ورودی، محدوده نمایش، واحد اندازه گیری و نحوه اتصال الکتریکی باید با تجهیز قبلی و سیستم کنترل مطابقت داشته باشد.

در نمونه موجود، قطر صفحه 150 میلی متر، سری 8200 و ورودی 4 تا 20 میلی آمپر قابل مشاهده است و مقیاس صفحه نیز 0 تا 7600 mm/s است. همچنین پیش از سفارش باید شماره سریال و اطلاعات پلاک دستگاه با مستندات فنی پروژه تطبیق داده شود تا نمونه جایگزین از نظر رنج و عملکرد با تجهیز موجود یکسان باشد.

جمع بندی

KDG Instruments 150 mm Electrical Indicator Series 8200 یک نمایشگر صنعتی آنالوگ با ورودی استاندارد 4 تا 20 میلی آمپر است که برای نمایش محلی مقدار یک سیگنال اندازه گیری طراحی شده است. نمونه موجود دارای صفحه 150 میلی متری، مقیاس 0 تا 7600 mm/s و طراحی عقربه ای است. بر اساس پلاک پشتی، دستگاه ساخت KDG Instruments Ltd در انگلستان بوده و عبارت Series 8200 روی آن درج شده است.

کد قابل مشاهده روی دستگاه P00622/64C است که روی پلاک به عنوان شماره سریال یا Serial No درج شده است. به همین دلیل هنگام ثبت سفارش یا معرفی محصول بهتر است علاوه بر این شماره، عبارت KDG Instruments 150 mm Electrical Indicator Series 8200 نیز ذکر شود تا شناسایی تجهیز با دقت بیشتری انجام شود. این نمایشگر با توجه به ورودی 4 تا 20 میلی آمپر و طراحی صنعتی خود می تواند در سیستم های مختلف ابزار دقیق، مانیتورینگ و کنترل فرآیند مورد استفاده قرار گیرد.
